Struttura e sicurezze
- Struttura principale in profilo di alluminio anodizzato, completamente ricoperto con pannelli in acciaio inossidabile.

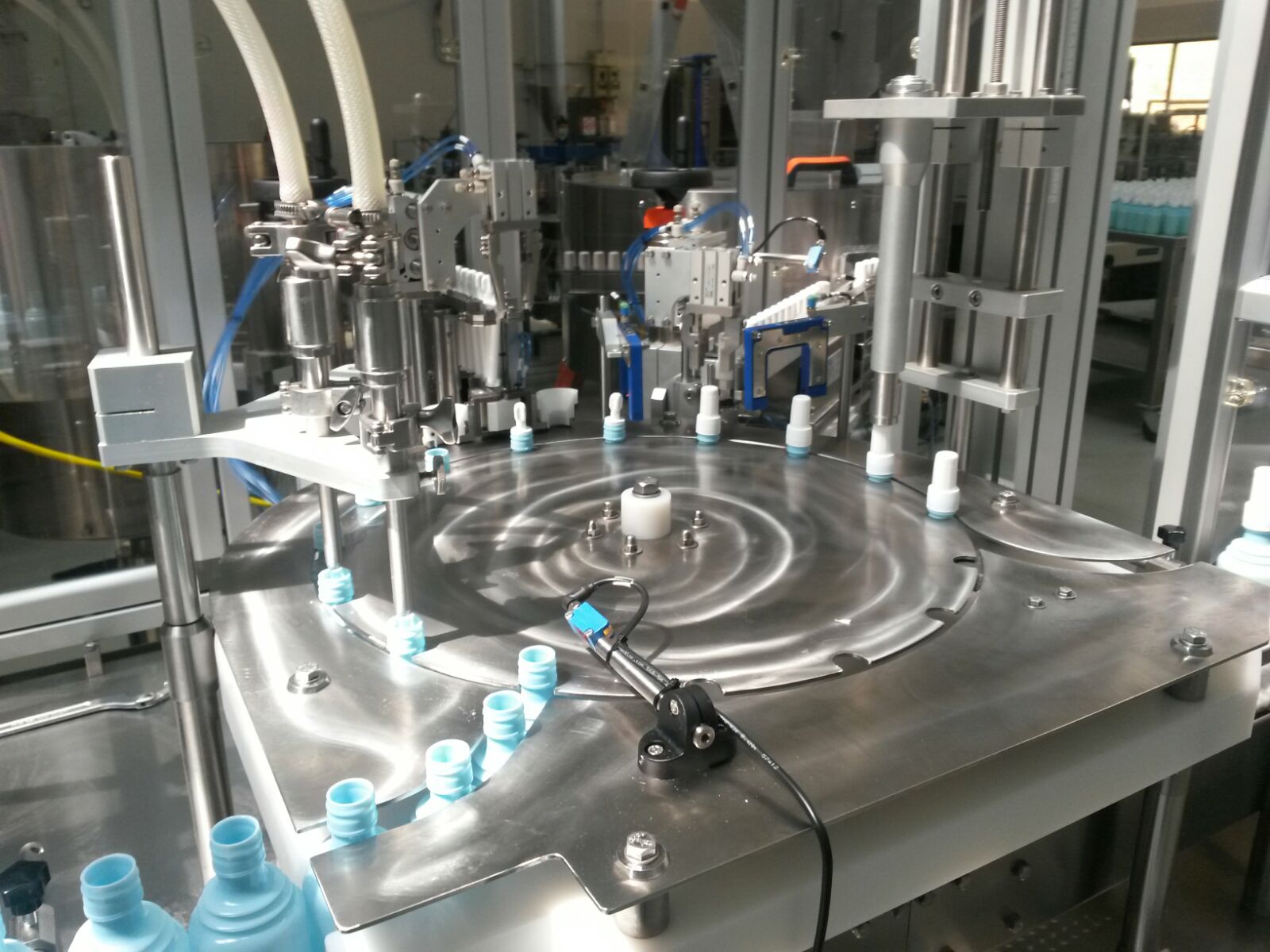

- Nastro di ingresso ed uscita con un’unica motorizzazione: guide regolabili in acciaio inox e polietilene. Sistema di trasporto con giostra in polietilene o acciaio inox.
- Dimensioni dei flaconi fino a Ø 80 mm , H 180 mm. (ALTRI SU RICHIESTA)
- Cabina di sicurezza in profilo di alluminio anodizzato e policarbonato con finecorsa meccanici.
- Quadro elettrico e di controllo a bordo macchina, in acciaio inossidabile.
Sistema di dosaggio

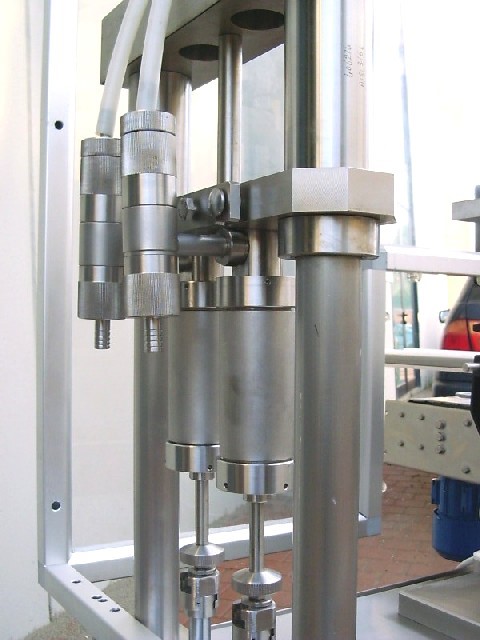

- Siringhe in acciaio inossidabile AISI 316 con valvole a sfera o pneumatiche (per liquidi densi).
- Regolazione meccanica o elettrica (direttamente da pannello) del volume di dosaggio.
- Movimenti delle siringhe e degli aghi di dosaggio indipendenti.
- Motorizzazione a velocità programmabile da pannello tramite inverter e potenziometro.
DISPONIBILE IN VERSIONE CON 2 O 4 SIRINGHE DI DOSAGGIO FINO A 500 ML. CADAUNA
DISPONIBILE VERSIONE PER MICRODOSAGGI STERILI CON POMPA PERISTALTICA

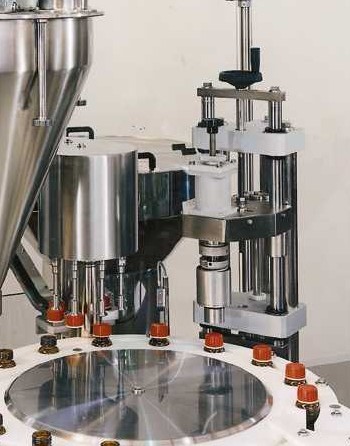

Sistema Di Tappatura
- Alimentatore tappi con tazza vibrante in acciaio inossidabile, Ø600 mm, con insonorizzatore (opzionale) e piedistallo regolabile.
- Gruppo di posizionamento tappi meccanico o elettropneumatico
- Gruppo di chiusura per tappi in alluminio o in plastica con velocità di rotazione regolabile e frizione magnetica per la taratura della coppia di chiusura.
(OPZ.) Versione “S”
- Alimentatore per sopra/sottotappi con tazza vibrante in acciaio inossidabile e guida lineare a doppia corsia, con possibilità di insonorizzatore e piedistallo regolabile
- Doppio gruppo di posizionamento sopra/sottotappi meccanico o elettropneumatico
Controlli logici
- Controllo logico basato su PLC Siemens S7 CPU 1200 con moduli speciali per il controllo assi, il conteggio veloce e il sistema di controllo peso netto.
- Interfaccia operatore tramite Touch Screen Siemens SIMATIC, con lista degli allarmi, funzioni di setup e modifica dei parametri.
Checkpoints e allarmi
- Carico minimo e massimo dei flaconi sul nastro (stand by)
- Presenza flaconi in dosaggio
- Carico minimo dei tappi (stand by)
- Presenza tappo (stop)
Scheda Tecnica
| Produttività nominale (pz/h) | /1 testa: 2500 /2 teste: 4500 | |
| Formato (volumi) | /1 testa: 500 ml /2 teste: 1 lt | |
| Formato (dimensioni max) | Ø 80 mm, H 160 mm | |
| Materiale a contatto col prodotto | INOX AISI 316 | |
| Sistema di riempimento | Diretto, tramite siringa | |
| Regolazione riempimento | Elettronica tramite pannello | |
| Sistema di dosaggio | Cilindro elettrico con regolazione tramite pannello | |
| Tolleranza dosaggio | ±2% | |
| Regolazione dosaggio | Elettronica tramite pannello | |
| Impianto elettrico | 380V 50Hz (220V 60Hz) | |
| Aria compressa | 6 atm | |
| PLC | Siemens S7 CPU1200 | |
| Display | SIEMENS Simatic Touch Screen | |
| Sensori | OMRON or Telemecanique | |
| Protezioni di sicurezza | Sensors with NC contact | |
| Carico di connessione | 3Kw | |
| Peso (kg) | /1 testa: 1000 /2 teste: 1200 | |
| Dimensioni (cm) | 200x200x200h | |
