L05M – Stazione riempimento e tappatura liquidi da banco

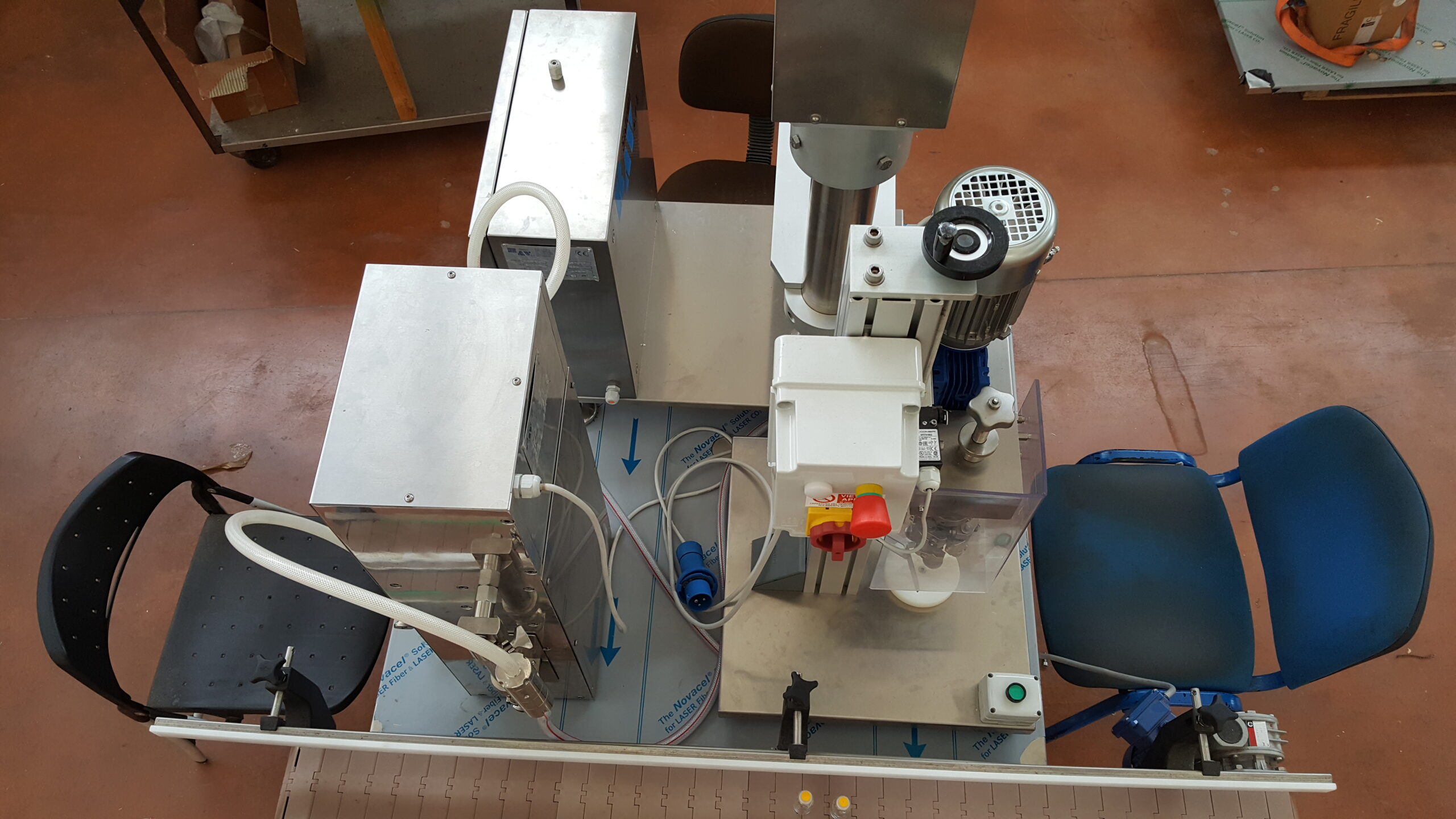

La L05M è la stazione semiautomatica per il riempimento e la tappatura di liquidi per piccoli-medi batch di prodotto di Rav Sistemi. Tale stazione, composta da due macchine indipendenti su uno stesso banco, permette a due operatori di eseguire contemporaneamente le operazioni di riempimento e tappatura, coadiuvati da un nastro di trasporto.

Formato

500 ml

Produttività

900-1200 pz/h

Dimensioni

100x150x150h cm

Peso

1000 kg

Ciclo di produzione

Il primo operatore imposta il livello di dosaggio desiderato tramite pannello, inserisce manualmente i contenitori sotto gli aghi di dosaggio e fa partire il riempimento mediante la pressione del doppio pulsante sul banco.

Dopodiché pone i due flaconi riempiti sul nastro di trasporto che li conduce automaticamente al secondo operatore, il quale, su un flacone alla volta, mette il tappo e li pone manualmente sotto la testa di tappatura. Mediante la pressione di un analogo doppio pulsante si avvia l’operazione di chiusura.

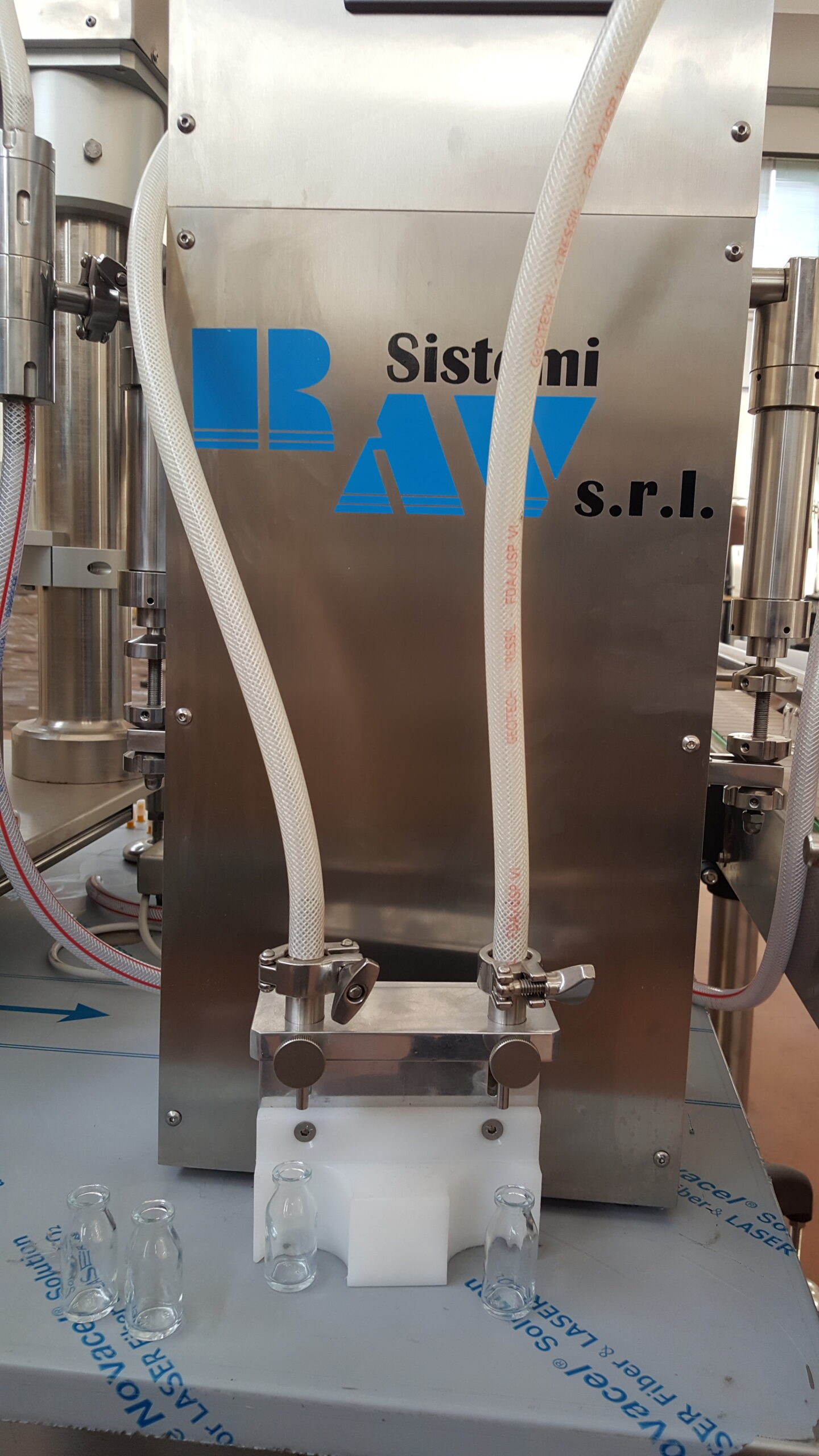

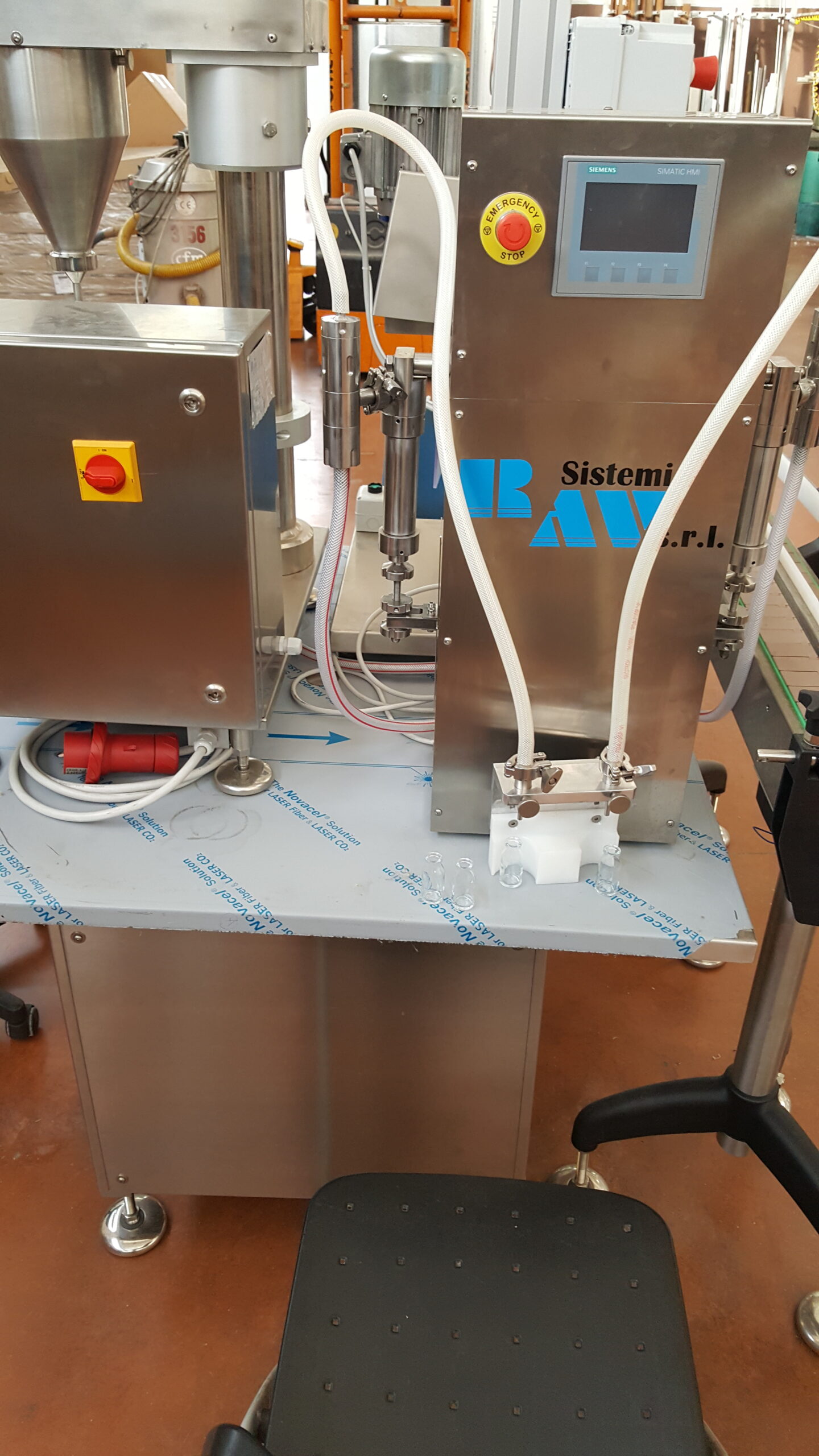

Sistema di dosaggio

  • Macchina semiautomatica per il dosaggio dei liquidi con doppia siringa di dosaggio fino a 500 ml. cad. in acciaio inox AISI316 (dosaggi superiori sono possibili con più cicli di riempimento); completa di posizionatori per i flaconi e porta aghi in polietilene ed acciaio inox AISI316.
  • La velocità è regolabile con inverter. Si può selezionare un modo manuale (un ciclo ogni pressione del tasto START o del pedale opzionale) o un modo semiautomatico (un ciclo di dosaggio e aspirazione + un tempo di attesa programmabile).
  • Opzione valvole pneumatiche per liquidi ad alta densità.

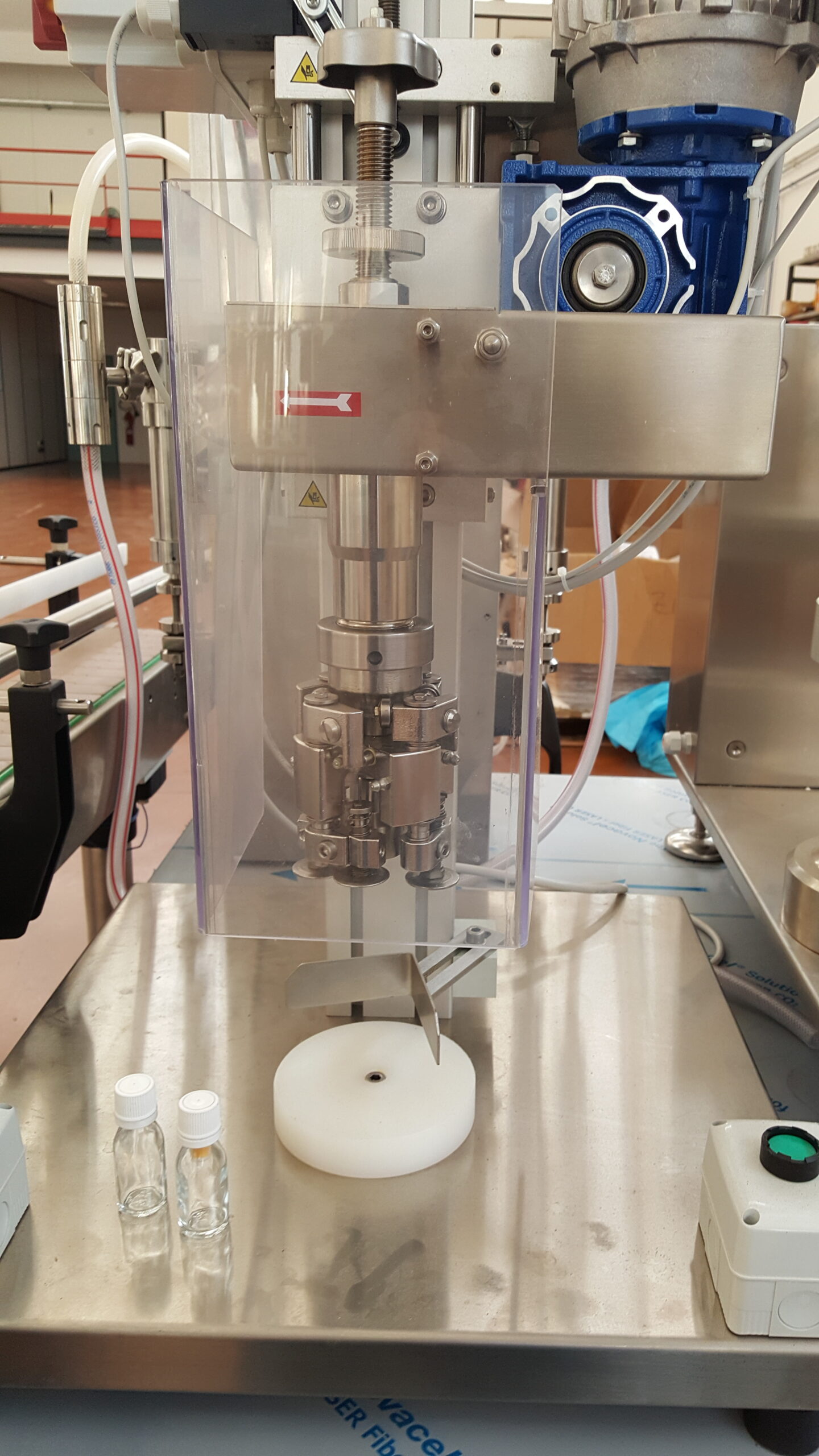

Sistema Di Tappatura

  • Macchina tappatrice semiautomatica da banco per chiusura flaconi e contenitori rigidi con tappi a vite o in alluminio
  • Testa avvitatrice con frizione magnetica regolabile da 10 a 23 Kg e molla di compressione regolabile meccanicamente
  • Testa ghieratrice a tre o quattro rulli filettatori e bordatori per tappi o pompette con ghiera in alluminio

Caratteristiche generali

  • Piano di appoggio in alluminio anodizzato con copertura in acciaio inossidabile; blocchetti porta-contenitore a formato, in polietilene, con opzione bloccaggio pneumatico per flaconi cilindrici e tappo a vite.
  • Colonna di supporto testa avvitatrice in profilo di alluminio con altezza regolabile tramite volantino.
  • Motorizzazione con motore trifase per il movimento di tappatura e la rotazione della testa avvitatrice.
  • Quadro di controllo e comando con doppio pulsante di sicurezza per avvio ciclo di chiusura
  • Finecorsa di posizione alta testa avvitatrice

Scheda Tecnica

Produttività nominale (pz/h)900-1200
Formato (volumi)500 ml
Formato (dimensioni max)Ø 80 mm, H 160 mm
Materiale a contatto col prodottoINOX AISI 316
Sistema di riempimentoDiretto, tramite siringa
Regolazione riempimentoElettronica tramite pannello
Sistema di dosaggioCilindro elettrico con regolazione tramite pannello
Tolleranza dosaggio±2%
Regolazione dosaggioElettronica tramite pannello
Impianto elettrico380V 50Hz (220V 60Hz)
Aria compressa6 atm
PLCSiemens S7 CPU1200
DisplaySIEMENS Simatic Touch Screen
SensoriOMRON or Telemecanique
Protezioni di sicurezzaSensors with NC contact
Carico di connessione1,5 Kw
Peso (kg)1000
Dimensioni (cm)200x150x200h
