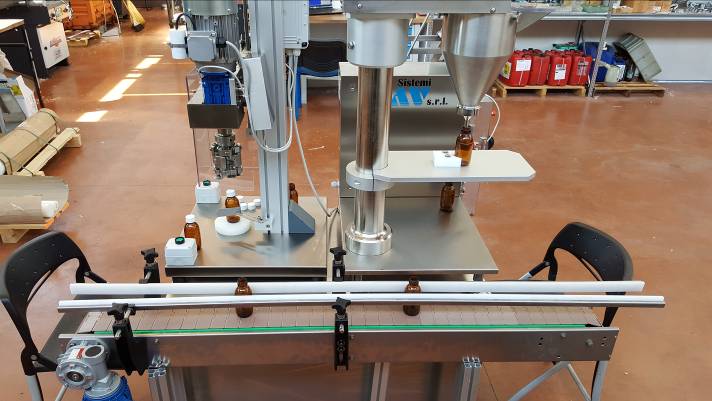

Ciclo di produzione
Il primo operatore imposta il livello di dosaggio desiderato tramite pannello, inserisce manualmente il contenitore sotto la bocca di dosaggio e fa partire il riempimento mediante la pressione del pulsante di start sul pannello di controllo. Dopodiché pone il flacone riempito sul nastro di trasporto che lo conduce automaticamente al secondo operatore, il quale mette il tappo e lo pone manualmente sotto la testa di tappatura. Mediante la pressione di un doppio pulsante sul banco (o pedale) si avvia l’operazione di chiusura.
La stazione è così in grado di raggiungere una produttività di circa 600-900 pezzi/ora

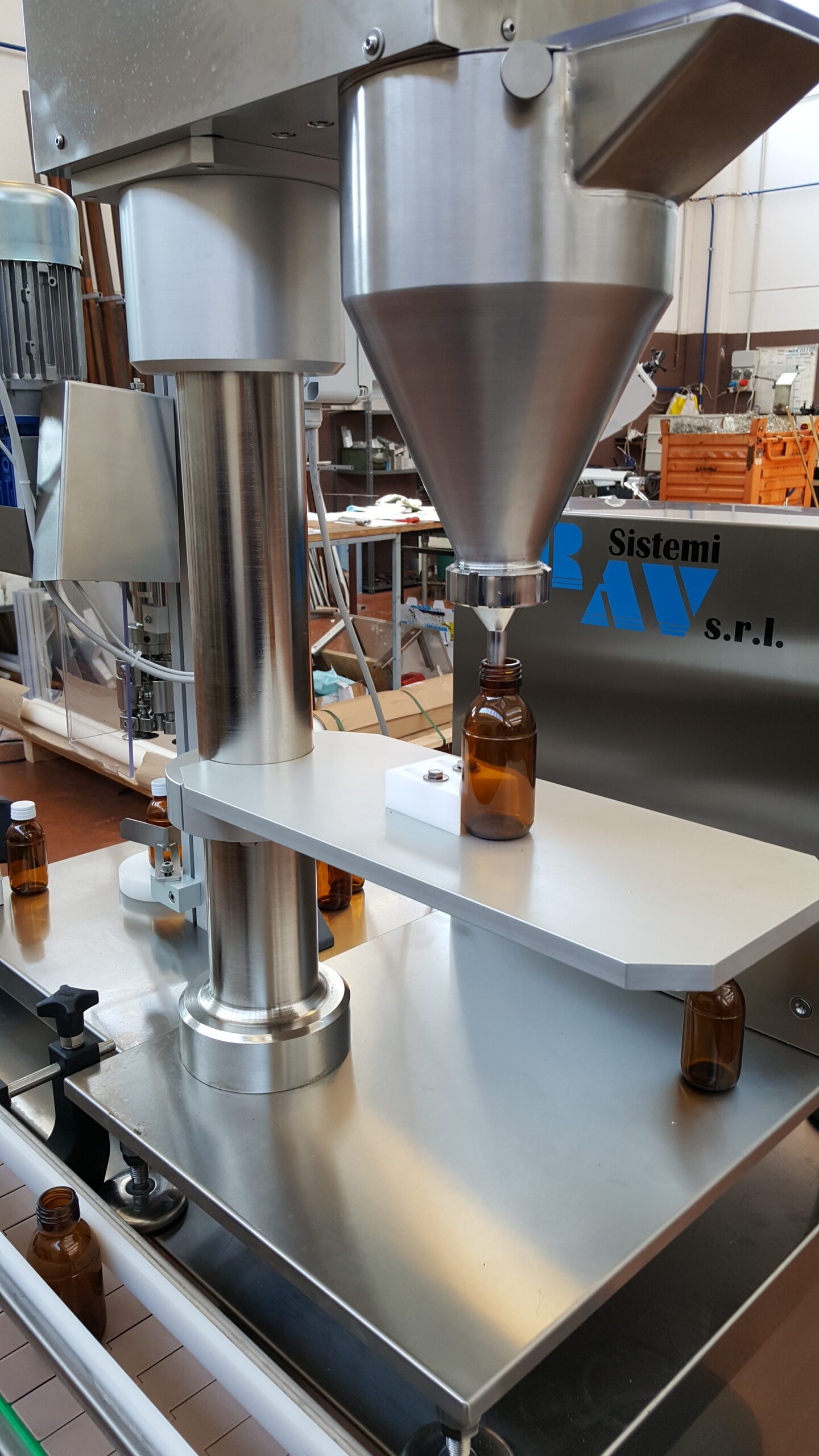

Sistema di dosaggio
- Macchina semiautomatica per il dosaggio di polveri/granuli con sistema a coclea in acciaio inox AISI316; completa di posizionatore a formato per i flaconi.
- Un gruppo elettropneumatico alza il flacone, inserendo il terminale di dosaggio all’interno del contenitore, permettendo il dosaggio diretto lasciando perfettamente pulita la macchina.
- Due modalità di lavoro selezionabili: semiautomatica (l’operatore posiziona il contenitore e preme il pulsante di start da pannello per avviare il dosaggio) o con temporizzazione programmabile (la macchina determina il periodo di pausa tra un dosaggio e l’altro)
- (OPZ.) bilancia dinamica per il controllo del dosaggio durante l’operazione di riempimento.

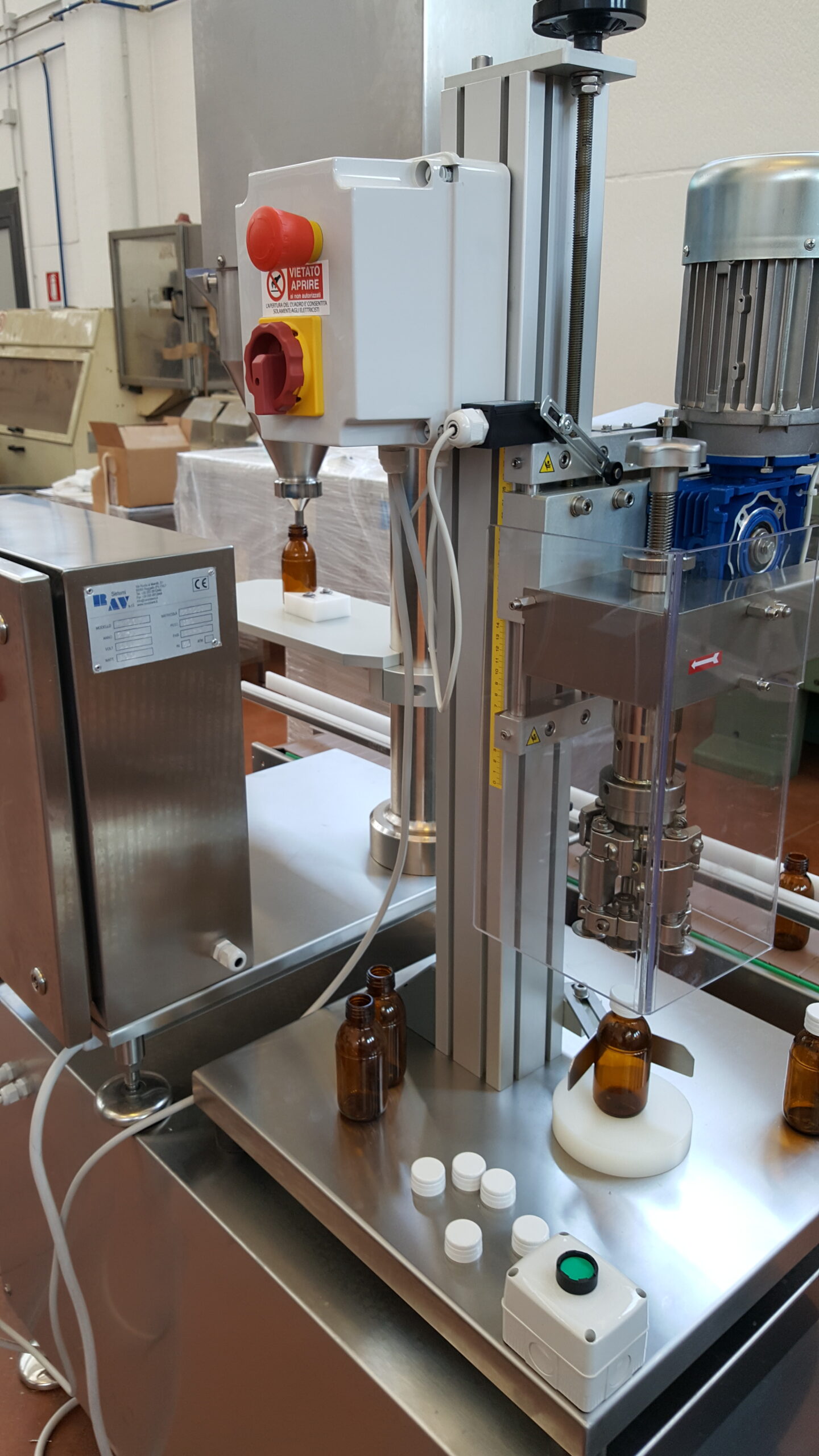

Sistema di tappatura
- Macchina tappatrice semiautomatica da banco per chiusura flaconi e contenitori rigidi con tappi a vite o in alluminio
- Testa avvitatrice con frizione magnetica regolabile da 10 a 23 Kg e molla di compressione regolabile meccanicamente
- Testa ghieratrice a tre o quattro rulli filettatori e bordatori per tappi o pompette con ghiera in alluminio

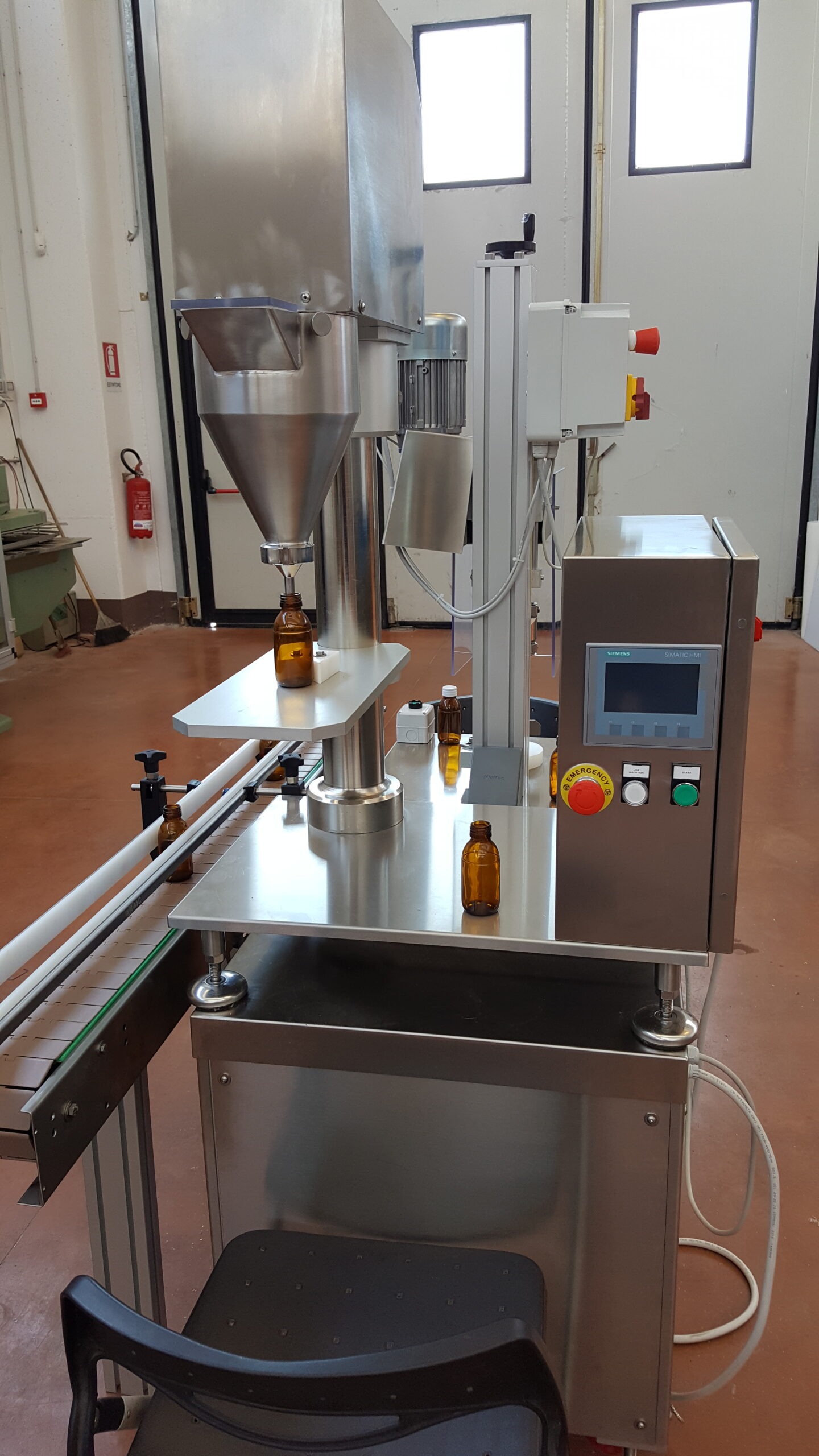

Caratteristiche generali
- Piano di appoggio in alluminio anodizzato con copertura in acciaio inossidabile; blocchetti porta contenitore a formato, in polietilene, con opzione bloccaggio pneumatico per flaconi cilindrici e tappo a vite.
- Colonna di supporto testa avvitatrice in profilo di alluminio con altezza regolabile tramite volantino.
- Motorizzazione con motore trifase per il movimento di tappatura e la rotazione della testa avvitatrice.

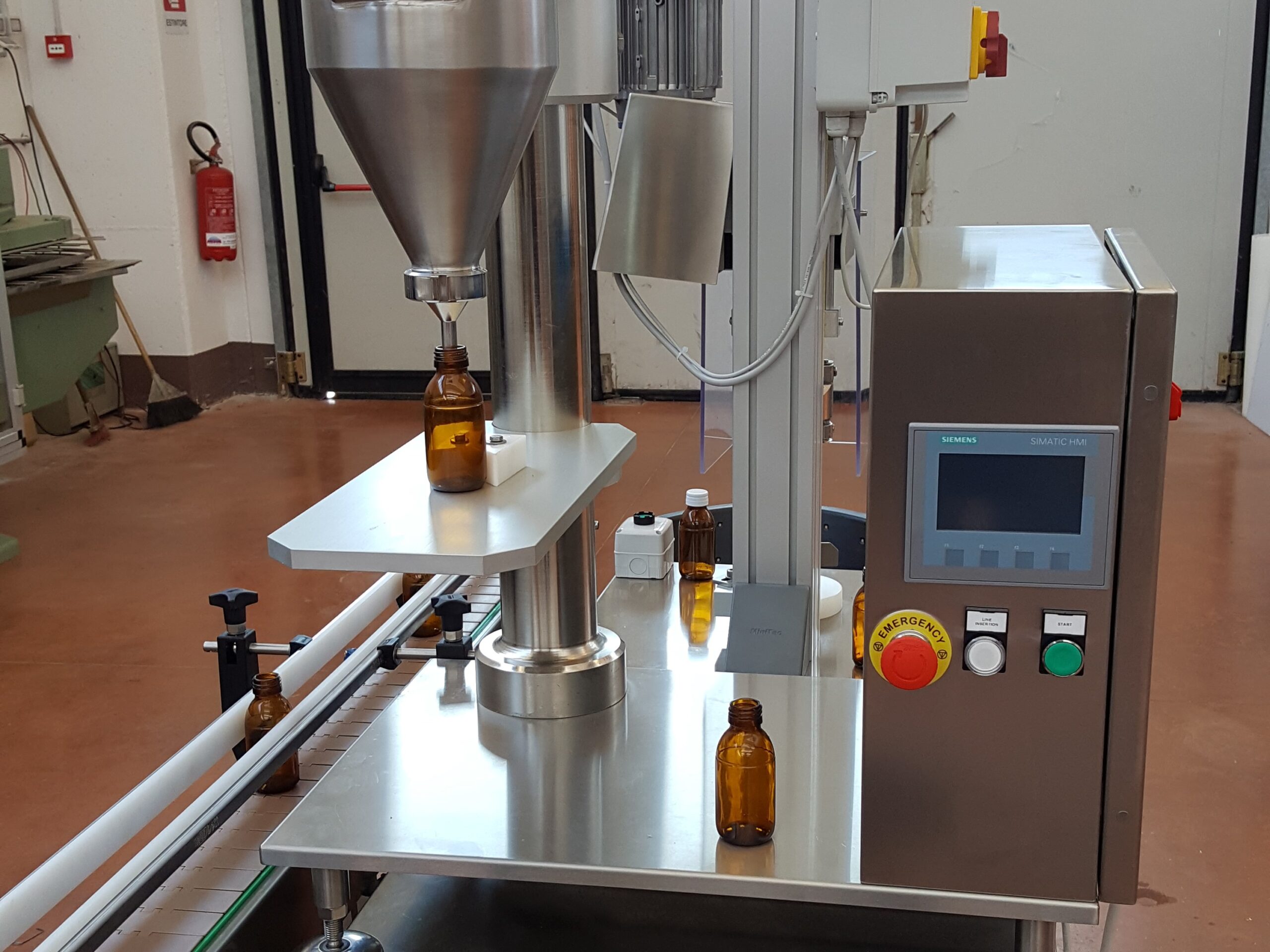

- Quadro di controllo e comando con doppio pulsante di sicurezza per avvio ciclo di chiusura
- Fine corsa di posizione alta testa avvitatrice
Come opzione, la macchina può essere dotata di un sistema di controllo del peso con cella di carico (o bilancia di precisione) e pannello di controllo dove l’operatore può impostare il peso desiderato e la macchina regola automaticamente il dosaggio in base al peso.
Scheda Tecnica
| Produttività nominale (pz/h) | 600-900 |
| Formato (volumi) | MICRO: 0,1 – 10g MACRO: 10 – 1000 g |
| Capacità della tramoggia | 4-45lt |
| Materiale a contatto col prodotto | INOX AISI 316 |
| Sistema di riempimento | Diretto, tramite coclea |
| Regolazione riempimento | Elettronica tramite pannello |
| Sistema di dosaggio | Brushless con encoder |
| Tolleranza dosaggio | ±2% |
| Regolazione dosaggio | Programmazione numero di impulsi |
| Impianto elettrico | 380V 50Hz (220V 60Hz) |
| Aria compressa | 6 atm |
| PLC | Siemens LogoRLC |
| Display | SIEMENS Simatic Touch Screen |
| Sensori | OMRON or Telemecanique |
| Protezioni di sicurezza | Sensors with NC contact |
| Carico di connessione | 1,5 KW |
| Peso (kg) | 1200 |
| Dimensioni (cm) | 100x150x150h |
