Struttura E Sicurezza

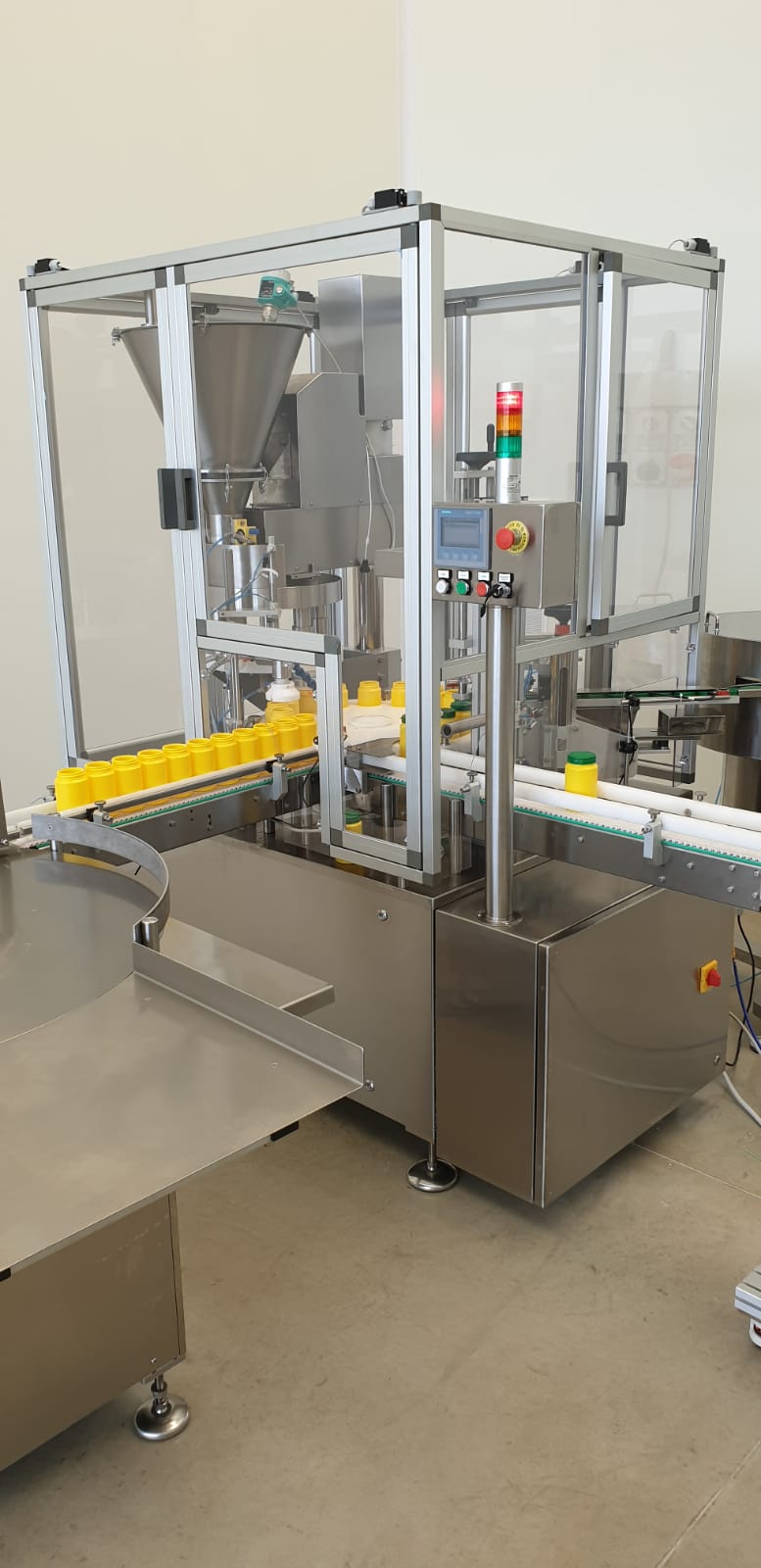

- Struttura principale in alluminio, completamente rivestita da pannelli in acciaio inox
- Nastro trasportatore in entrata e in uscita con un unico motore: guide regolabili e struttura in acciaio inox

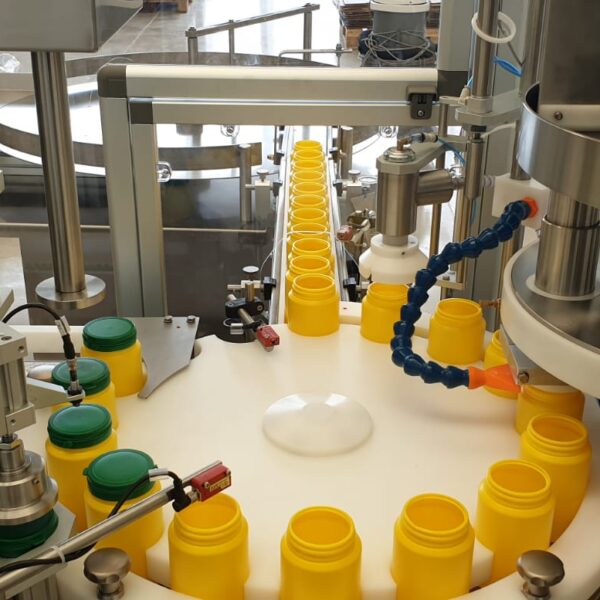

- Posizionamento delle bottiglie tramite ruota stellare in POLYZENE ad alta densità.
- Dimensioni del contenitore fino a Ø80 mm. H 220 mm.
- Cabina realizzata con sagoma in alluminio e vetri temperati o policarbonato con interruttori di sicurezza meccanici.
- Comandi elettrici e logici collocati all’interno di un box inox, a fianco della macchina.
Sistema Di Dosaggio

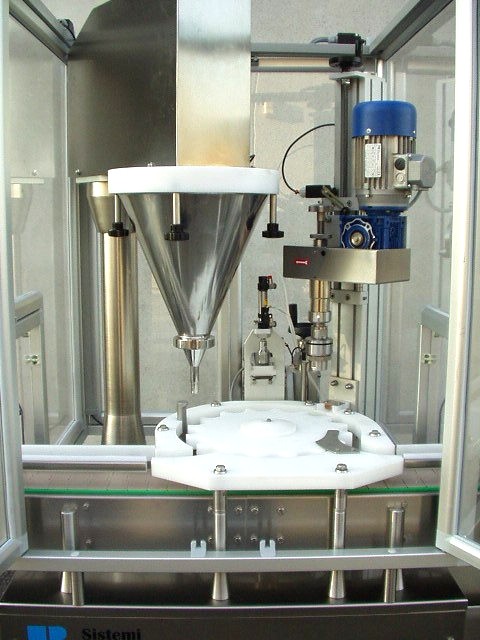

- Testa di dosaggio con utensile a coclea, montata su una colonna; movimento di salita e discesa dell’intero dispositivo con possibilità di rotazione per le operazioni di pulizia
- Velocità di dosaggio regolabile con motore brushless
- Tramoggia in acciaio inox con foro Ø140 mm, capacità 19 o 30 litri; funzione di richiamo del prodotto e controllo del livello tramite sensore capacitivo
- Controllo del dosaggio tramite encoder a 100 impulsi/giro e moduli contatore rapido Siemens
- Parti a contatto con il prodotto in acciaio inox AISI 316
Unità di chiusura

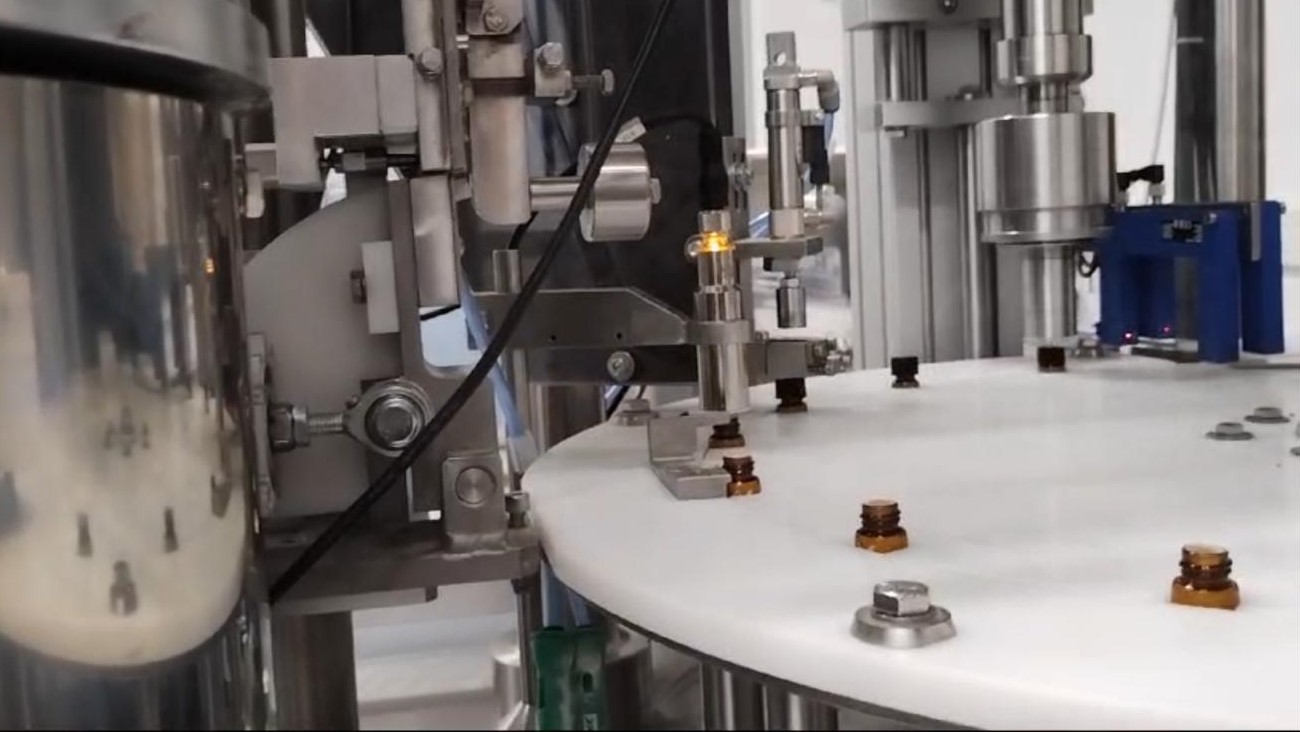

- Dispositivo di alimentazione dei tappi mediante tazza a vibrazione in acciaio inox, Ø 600 mm, con contenitore fonoassorbente
- Posizionamento dei tappi tramite dispositivo meccanico o pneumatico
- La macchina può essere fornita con testa di chiusura per tappi a vite o in alluminio (velocità di rotazione regolabile e frizione magnetica con selezione della coppia), oppure con dispositivo pneumatico per tappi a pressione o in gomma.
(OPZ.) Nella versione “S”:
- Alimentatore per sopra/sottotappi con tazza vibrante in acciaio inossidabile e guida lineare a doppia corsia, con possibilità di insonorizzatore e piedistallo regolabile
- Doppio gruppo di posizionamento sopra/sottotappi meccanico o elettropneumatico
Controlli logici e allarmi
- Carico minimo e massimo dei flaconi sul nastro (stand by)
- Carico minimo tappi in alimentazione (stand by)
- Presenza flaconi in dosaggio (dosaggio disabilitato)
- Controllo applicazione tappo (stop)
- Controllo livello nell’alimentatore della polvere (chiamata prodotto–stop dopo xx secondi)
- Possibilità di scarto flaconi per mancanza prodotto o tappatura errata
Scheda Tecnica
| Produttività nominale (pz/h) | /1 testa: 2500 /2 teste: 4500 | |
| Formato (volumi) | 0,1 – 20g | |
| Formato (dimensioni max) | Ø 65 mm, H 240 mm | |
| Capacità della tramoggia | 4, 4,5 o 9 lt | |
| Materiale a contatto col prodotto | INOX AISI 316 | |
| Sistema di riempimento | Diretto, tramite coclea | |
| Regolazione riempimento | Elettronica tramite pannello | |
| Sistema di dosaggio | Brushless con encoder | |
| Tolleranza dosaggio | ±2% | |
| Regolazione dosaggio | Programmazione numero di impulsi | |
| Impianto elettrico | 380V 50Hz (220V 60Hz) | |
| Aria compressa | 6 atm | |
| PLC | Siemens S7 1200 | |
| Display | SIEMENS Simatic Touch Screen | |
| Sensori | OMRON or Telemecanique | |
| Protezioni di sicurezza | Sensors with NC contact | |
| Carico di connessione | 3 KW | |
| Peso (kg) | /1 testa: 800 /2 teste: 1200 | |
| Dimensioni (cm) | 120x120x200h | |
