Struttura generale

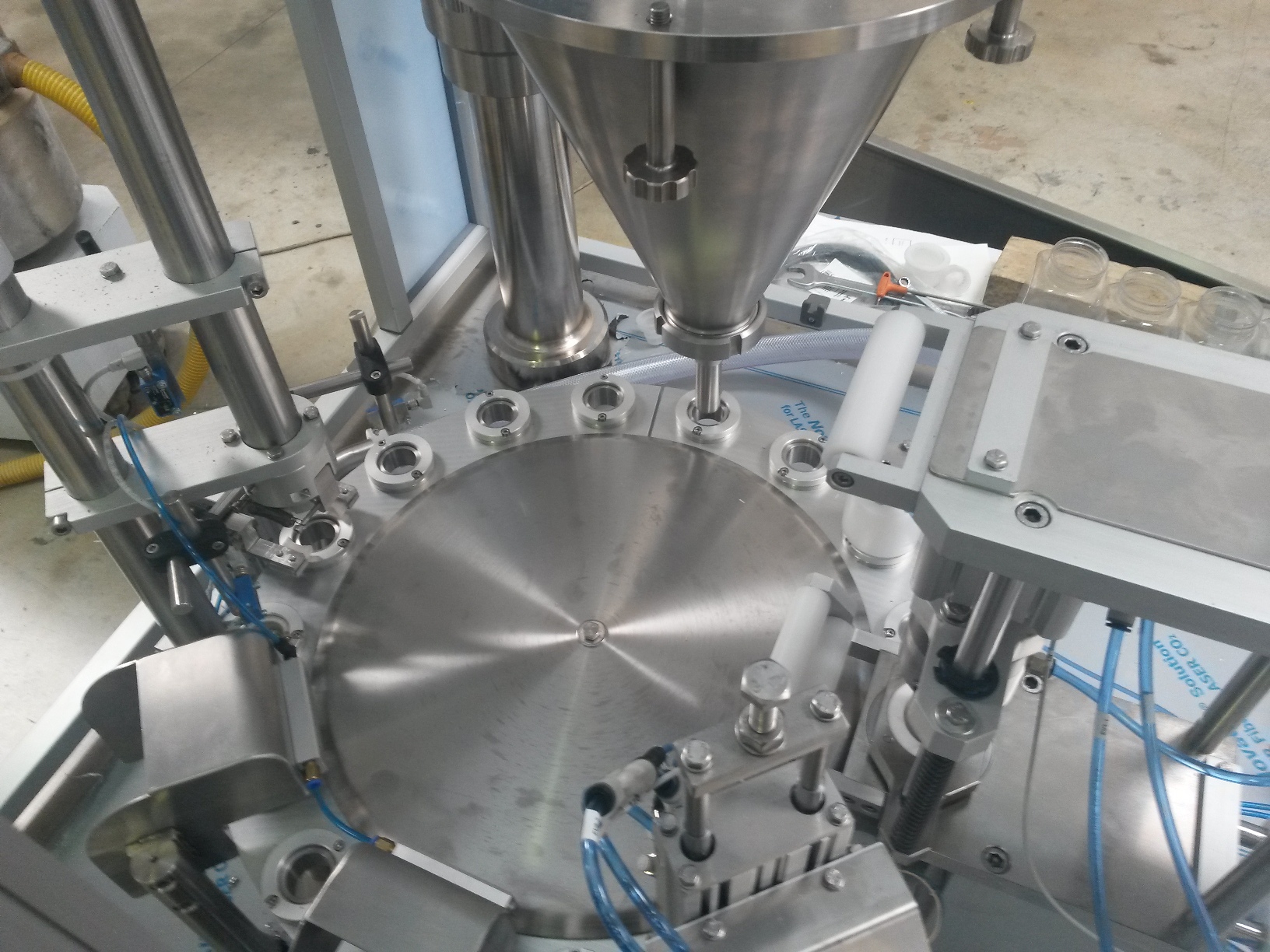

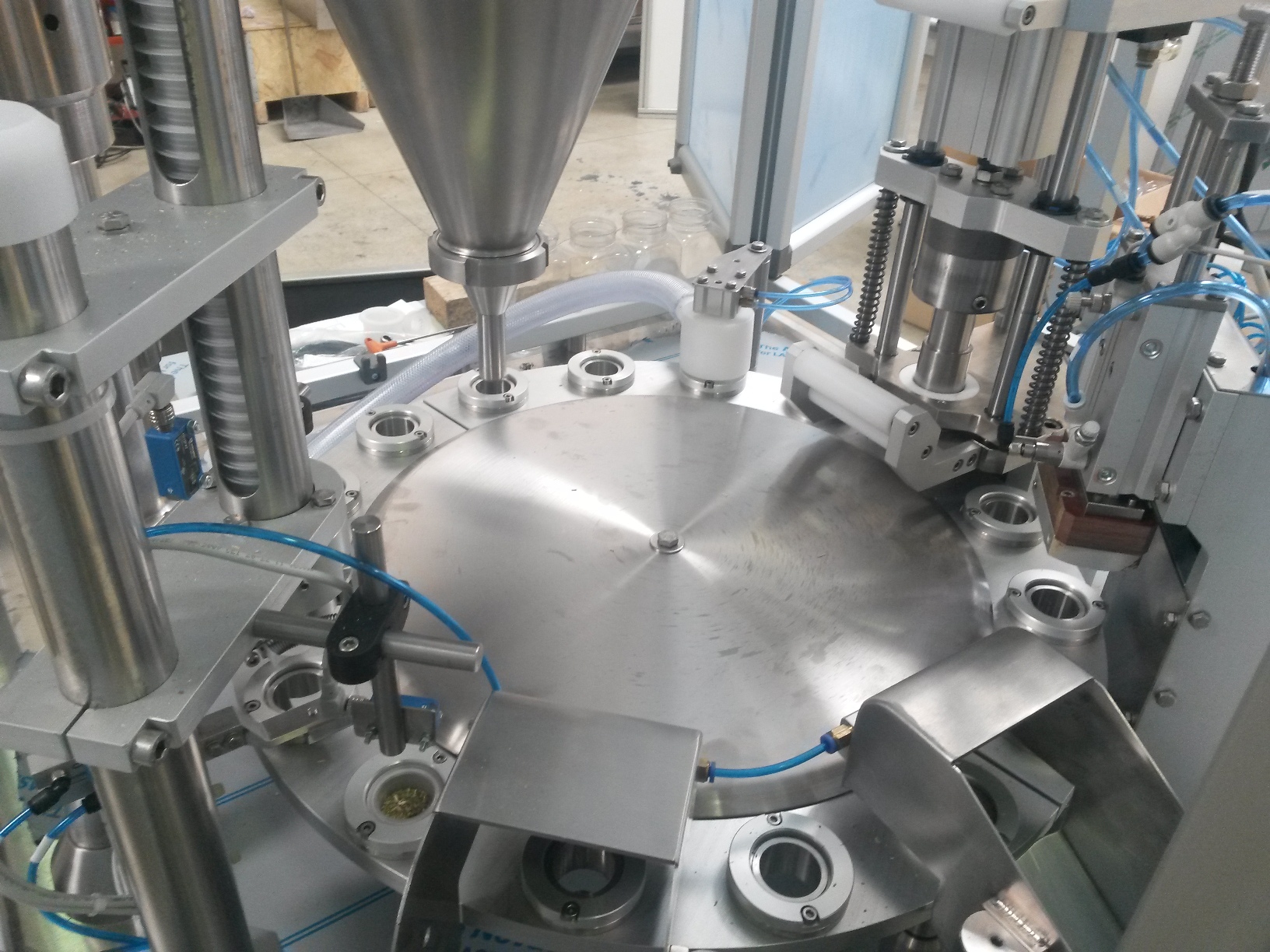

- Struttura principale in profilato di alluminio anodizzato, completamente rivestita da pannelli in acciaio inox. Sistema a tavola rotante ad alta precisione e driver trifase con inverter. Sistemi di sbroglio con vibratori circolari in acciaio inox completi di copertura insonorizzante.
- Cabina di protezione in profilo di alluminio anodizzato e pannelli in policarbonato con microinterruttori meccanici. Quadro elettrico e pannello di controllo a bordo, in acciaio inox.
Descrizione funzionamento

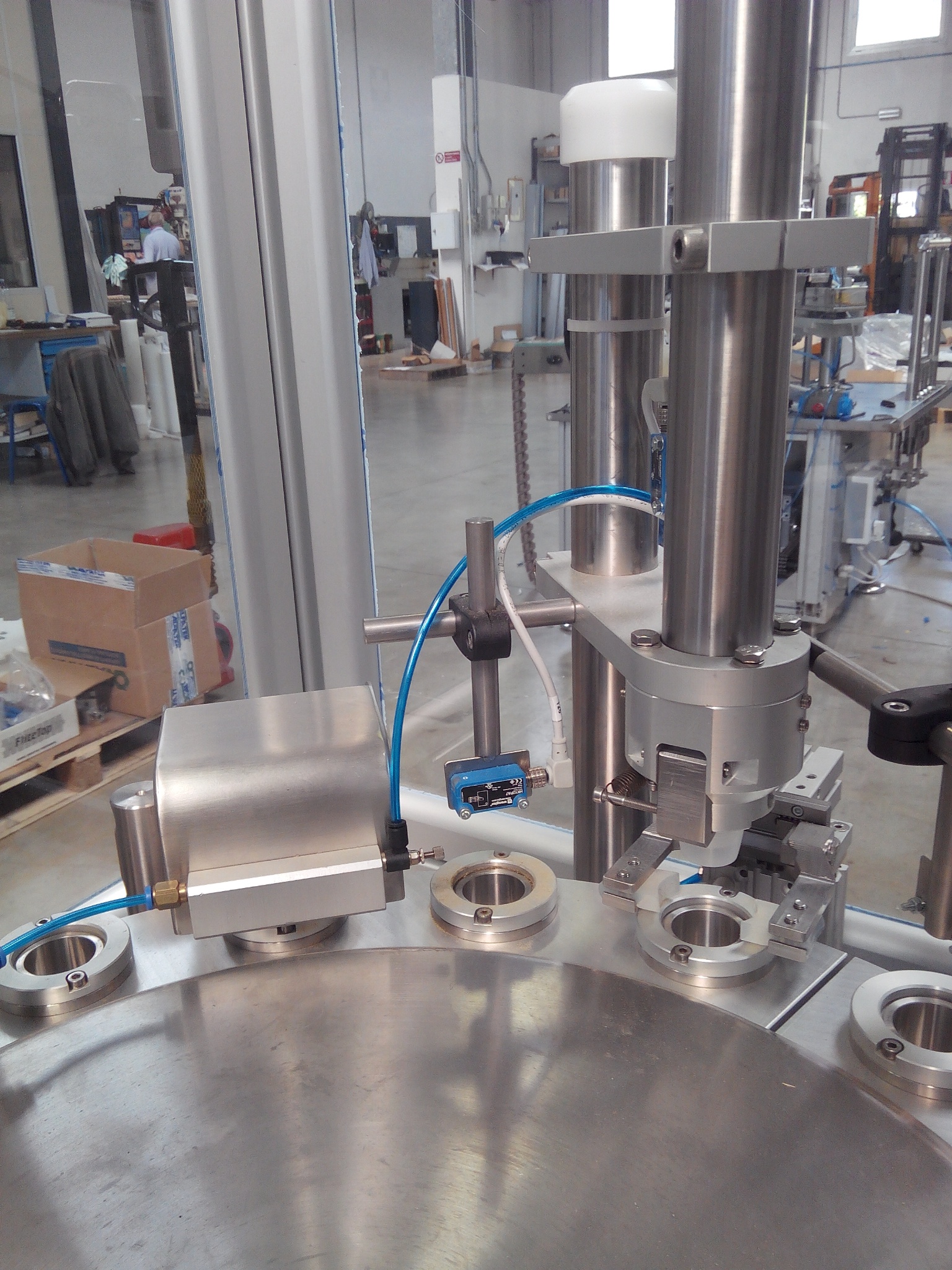

- Gruppo di inserimento tappi nella ruota principale, composto da guida lineare a vibrazione a 4 corsie (3 per TE3, 2 per TE2 e 1 per TE1) e sistema di inserimento con movimento elettropneumatico e gruppo pick and place con sistema di aspirazione.

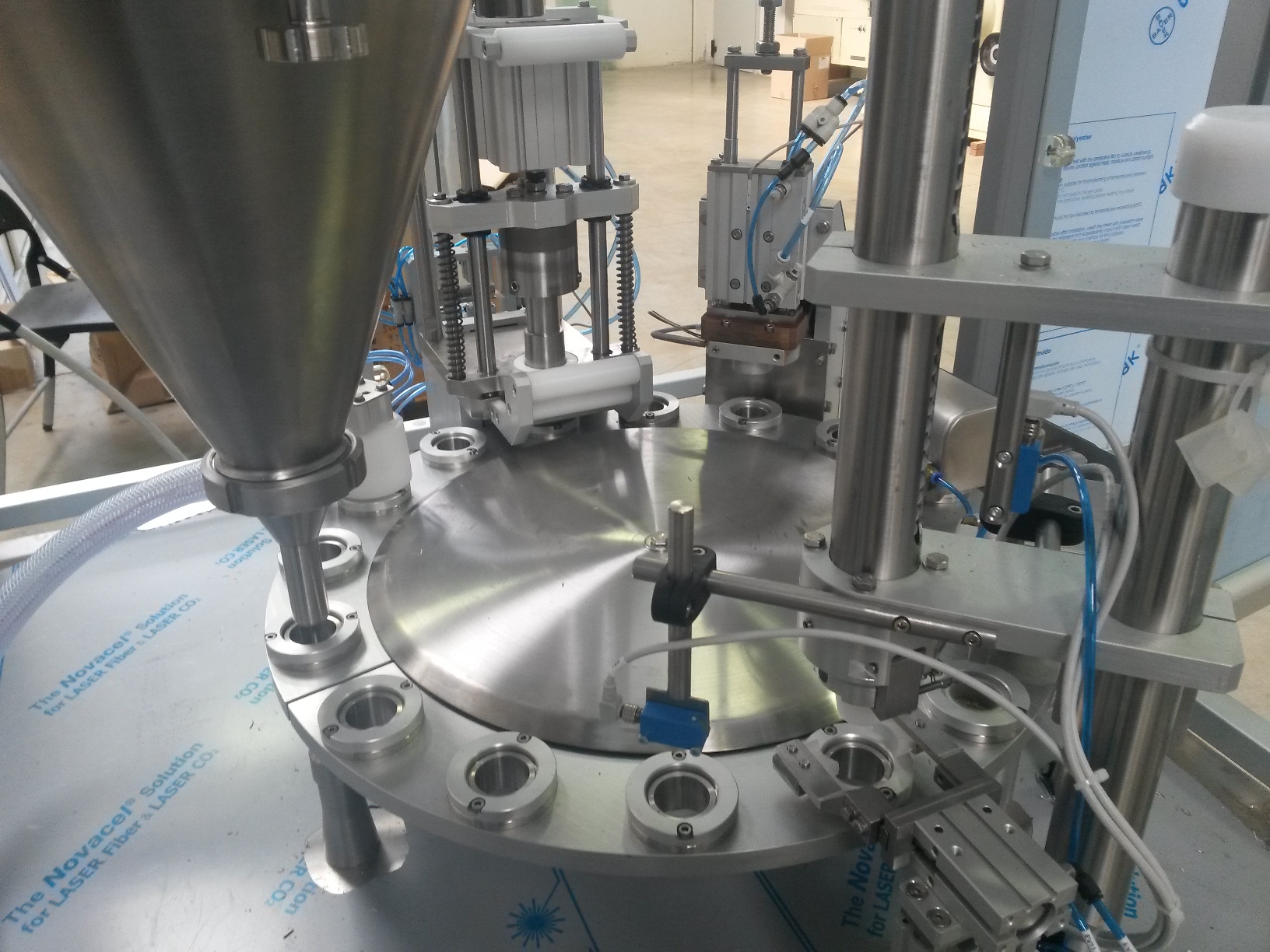

- Dosatore rotante a 4 + 4 aghi (3+3 per TE3, 2 + 2 per TE2 e 1 + 1 per TE1) con tramoggia di contenimento polveri, completa di raschiatori e sistema di caricamento polveri. Regolazione meccanica del dosaggio degli aghi e della precompressione, con motore brushless e sistema di programmazione indipendente
- Taglio e inserimento di dischi in alluminio in materiale multistrato fornito in bobine con movimento meccanico e sistema di pick and place a vuoto

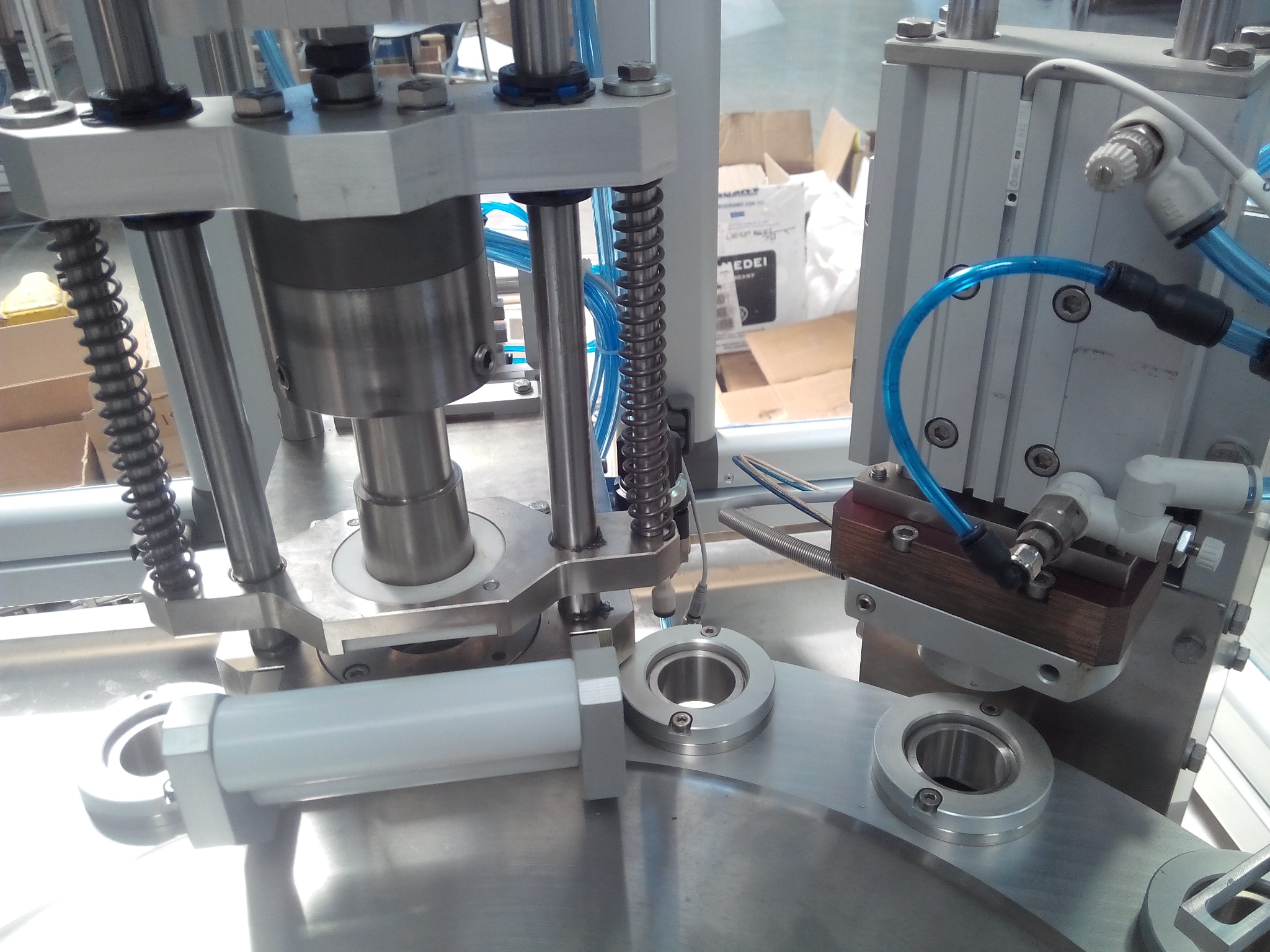

- Sistema di saldatura a induzione con movimento meccanico; saldatura con punzone caldo a temperatura regolabile
- Gruppo di inserimento guarnizioni, composto da riordinatore a vibrazione con inserimento delle guarnizioni tramite colonne di carico. Meccanismo di inserimento con movimento meccanico
Controlli e allarmi
- Carico minimo sulle corsie di alimentazione per contenitore e tappo
- Presenza del contenitore sulla stazione di dosaggio
- Controllo presenza polvere con sensore ottico
- Controllo del disco di saldatura tramite telecamera (STOP dopo XXX errori consecutivi)
- Allarmi di sicurezza, motori, ecc.
Scheda Tecnica
| Produttività nominale (pz/h) | /1: 2500 /2: 4500 /3: 6000 /4: 7000 |
| Formato (volumi) | 0,1 – 5 g |
| Formato (dimensioni max) | Tappi estemporanei (INGE, Bormioli, Sportcap, Pont, …) |
| Capacità della tramoggia | 4, 4,5 o 9 lt |
| Materiale a contatto col prodotto | INOX AISI 316 |
| Sistema di riempimento | Diretto, tramite coclea |
| Regolazione riempimento | Elettronica tramite pannello |
| Sistema di dosaggio | Brushless con encoder |
| Tolleranza dosaggio | ±3% |
| Regolazione dosaggio | Programmazione numero di impulsi |
| Impianto elettrico | 380V 50Hz (220V 60Hz) |
| Aria compressa | 6 atm |
| PLC | Siemens S7 CPU1200 |
| Display | SIEMENS Simatic Touch Screen |
| Sensori | OMRON o Telemecanique |
| Protezioni di sicurezza | Sensors with NC contact |
| Carico di connessione | 3 Kw |
| Peso (kg) | /1: 1200 /2: 1400 /3: 1600 /4: 1800 |
| Dimensioni (cm) | 150x150x200h |
