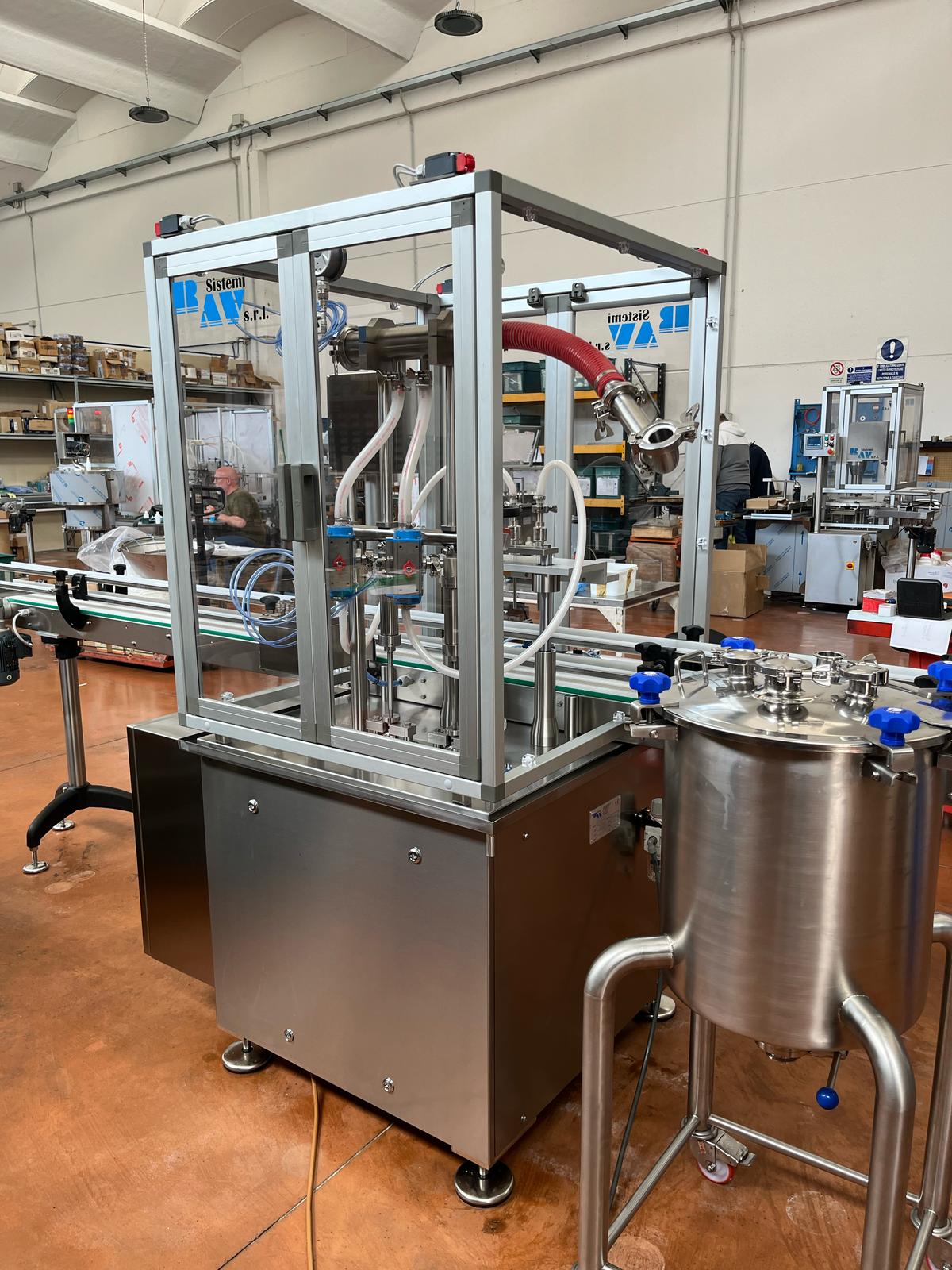

Struttura e sicurezza
- Struttura principale in alluminio, completamente rivestita da pannelli in acciaio inox
- Nastro trasportatore in entrata e in uscita azionato da un unico motore: guide regolabili e struttura in acciaio inox
- Un sistema pneumatico Stop & Go aziona le bottiglie sotto i pistoni di dosaggio: dimensioni del contenitore fino a Æ 80 mm, H 240 mm
- Cabina realizzata con sagoma in alluminio e vetri temperati o policarbonato con interruttori meccanici di sicurezza
- Controlli elettrici e logici situati all’interno di un box in acciaio inox, a fianco della macchina.
Sistema di dosaggio

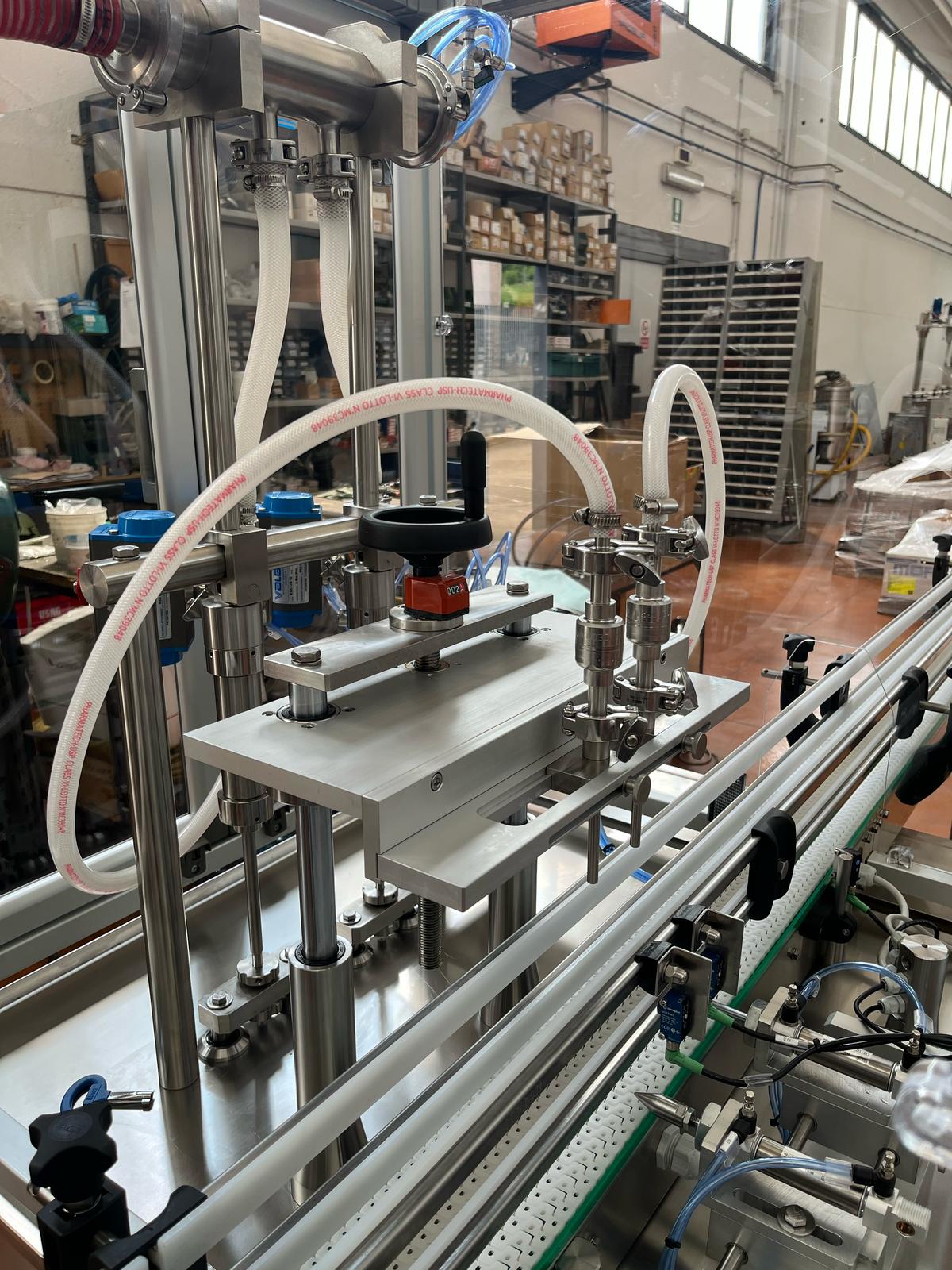

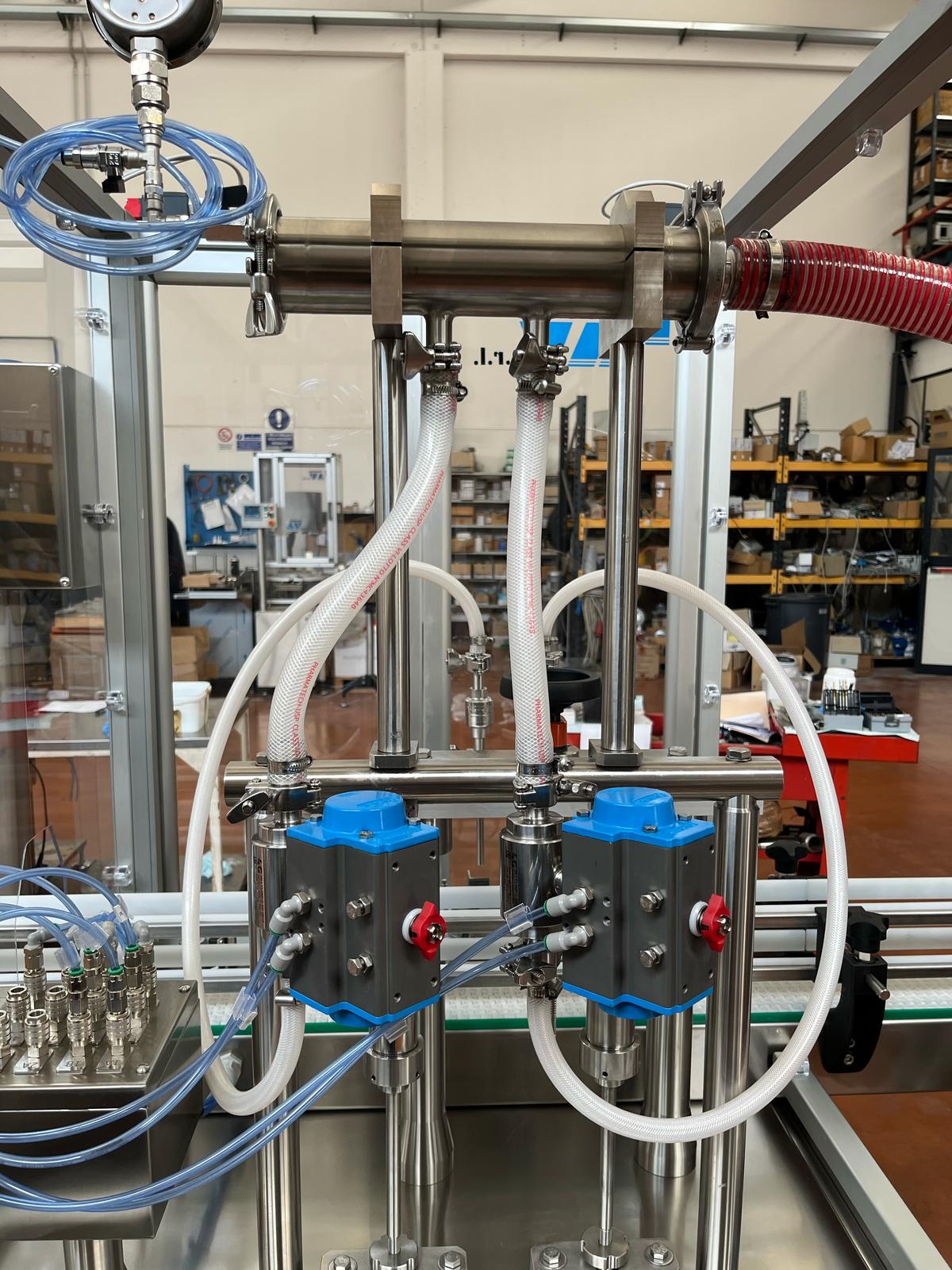

- Ugelli e pistoni in acciaio inox AISI 316 con valvole a sfera.
- Regolazione meccanica del volume di dosaggio.
- Movimenti degli ugelli e dei pistoni con un’unica motorizzazione e regolazione meccanica delle fasi.
- Motorizzazioni con inverter e velocità regolabile da pannello operatore.
DISPONIBILE IN 2, 4, 6, 8 e 12 UNITÀ DI DOSAGGIO FINO A 500 ML. CIASCUNO – SONO DISPONIBILI UGELLI SPECIALI PER PRODOTTI A GOCCIA E SCHIUMOGENI
Controlli logici
- Controlli logici basati su PLC Siemens S7 CPU 1200

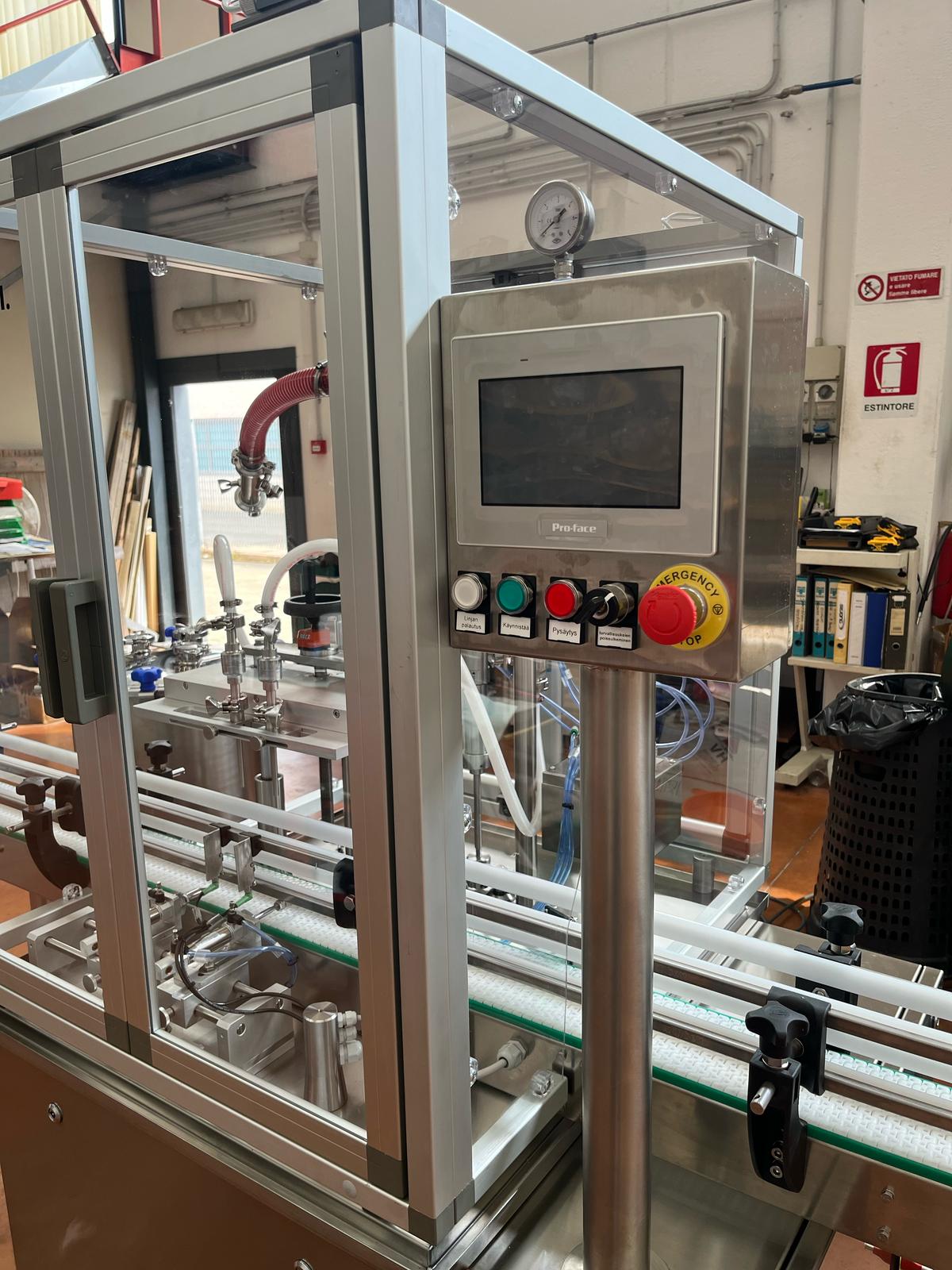

- Pannello operativo Siemens miniTouch, con lista allarmi, funzione di setup e aree sensibili.
Check Points
- Carico minimo e massimo delle bottiglie (stand by)
- Carico minimo di tappi (stand by)
- Presenza di bottiglie nel punto di riempimento (senza dosaggio)
- Livello del liquido (chiamata prodotto – stop dopo xx secondi) – OPZIONALE
Scheda Tecnica
| L04L | |||
| Produttività nominale (pz/h) | /4 pistoni: 2000 /8 pistoni: 3500 /12 pistoni: 5000 | ||
| Formato (volumi) | /4 pistoni: 2 lt /8 pistoni: 4 lt /12 pistoni: 6 lt | ||
| Formato (dimensioni max) | Ø 80 mm, H 240 mm | ||
| Materiale a contatto col prodotto | INOX AISI 316 | ||
| Sistema di riempimento | Diretto, tramite siringa | ||
| Regolazione riempimento | Elettronica tramite pannello | ||
| Sistema di dosaggio | Cilindro elettrico con regolazione tramite pannello | ||
| Tolleranza dosaggio | ±2% | ||
| Regolazione dosaggio | Elettronica tramite pannello | ||
| Impianto elettrico | 380V 50Hz (220V 60Hz) | ||
| Aria compressa | 6 atm | ||
| PLC | Siemens S7 CPU1200 | ||
| Display | SIEMENS Simatic Touch Screen | ||
| Sensori | OMRON or Telemecanique | ||
| Protezioni di sicurezza | Sensors with NC contact | ||
| Carico di connessione | /4 pistoni: 2 Kw /8 pistoni: 4 Kw /12 pistoni: 6 Kw | ||
| Peso (kg) | /4 pistoni: 600 /8 pistoni: 800 /12 pistoni: 1000 | ||
| Dimensioni (cm) | 200x150x200h | ||
