Struttura e sicurezze
- Struttura principale in profilo di alluminio anodizzato, completamente ricoperto con pannelli in acciaio inossidabile.
- Nastri di ingresso e uscita con unica motorizzazione: guide regolabili in acciaio inox e polietilene.

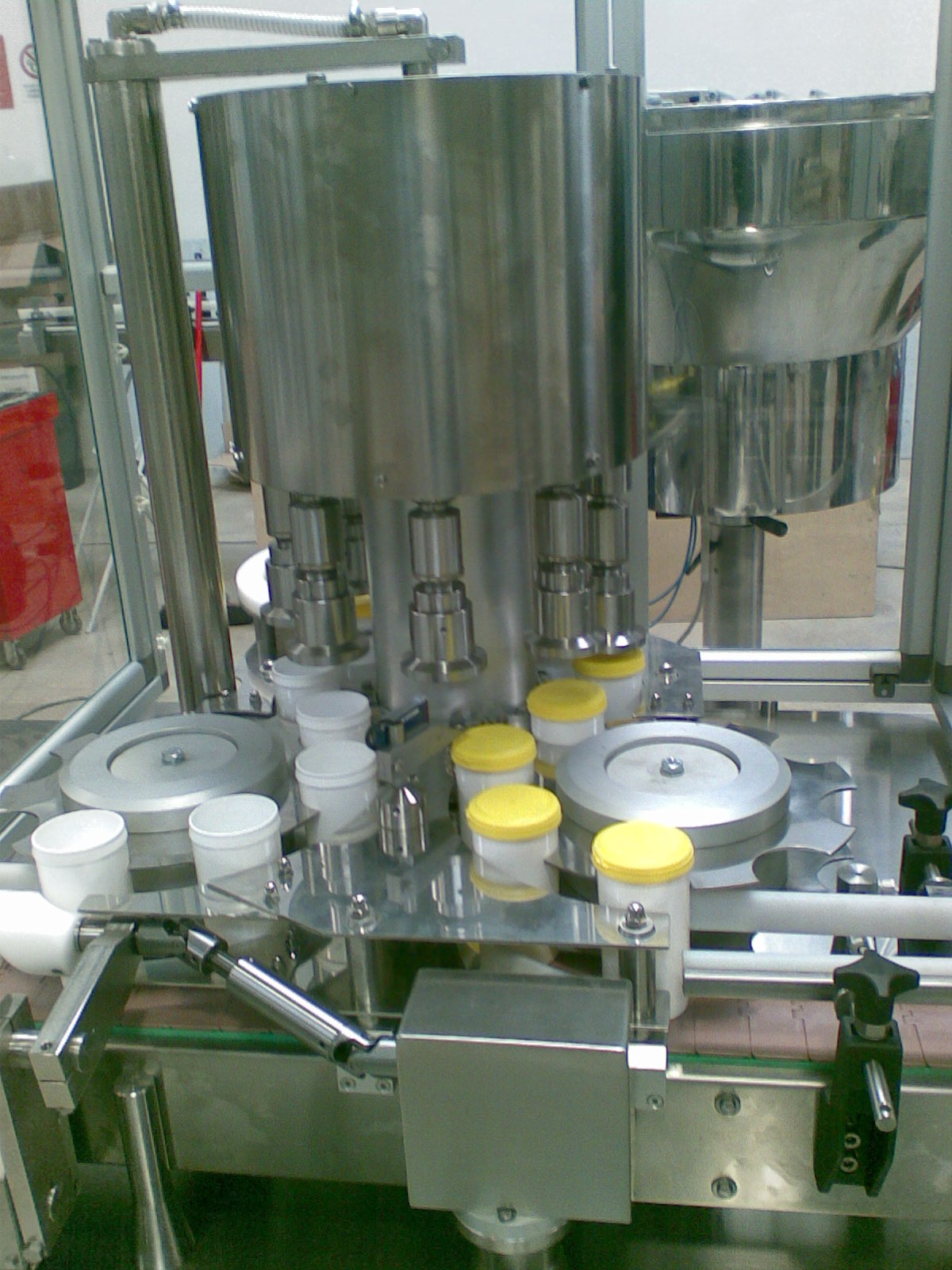

- 1 o 2 giostre di posizionamento a 8 impronte in acciaio INOX o polietilene ad alta densità, asportabili per cambio formato, con dispositivo di inserimento flaconi in ingresso a coclea e n. 3 giostre di servizio a 8 impronte. Dimensioni dei flaconi fino a Ø 80 mm. , H 240 mm.
- Cabina di sicurezza in profilo di alluminio anodizzato e vetro temperato o policarbonato con finecorsa meccanici
- Quadro elettrico e di controllo a bordo macchina, in acciaio inossidabile
Sistema di tappatura

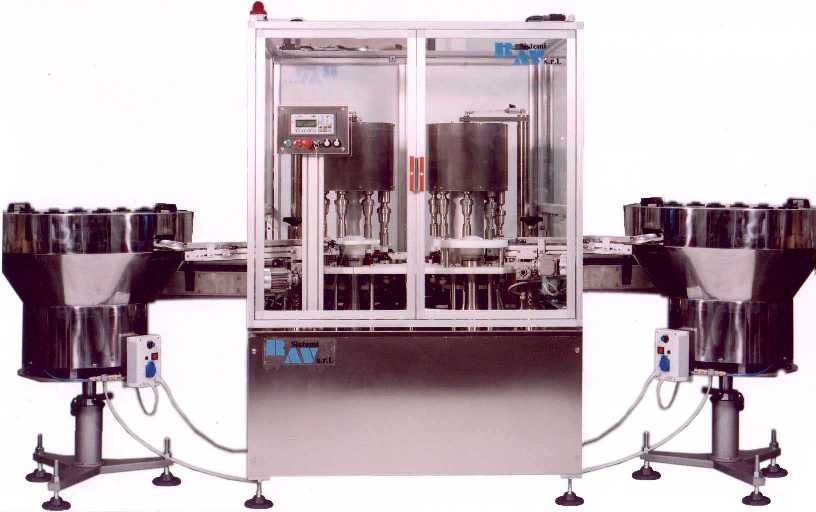

- 1 o 2 alimentatore tappi con tazza vibrante in acciaio inossidabile, Ø600 mm., con insonorizzatore e piedistallo regolabile completi dei rispettivi elevatori a nastro in acciaio INOX e POLIURETANO, capacità c. 300 lt.

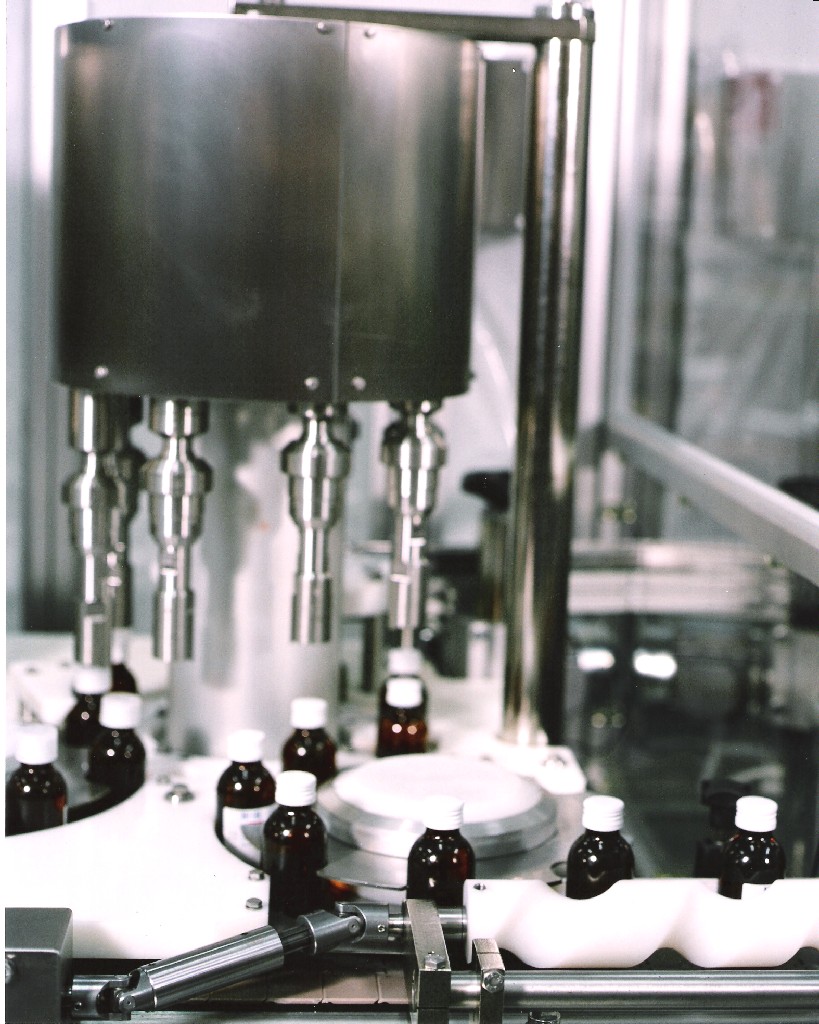

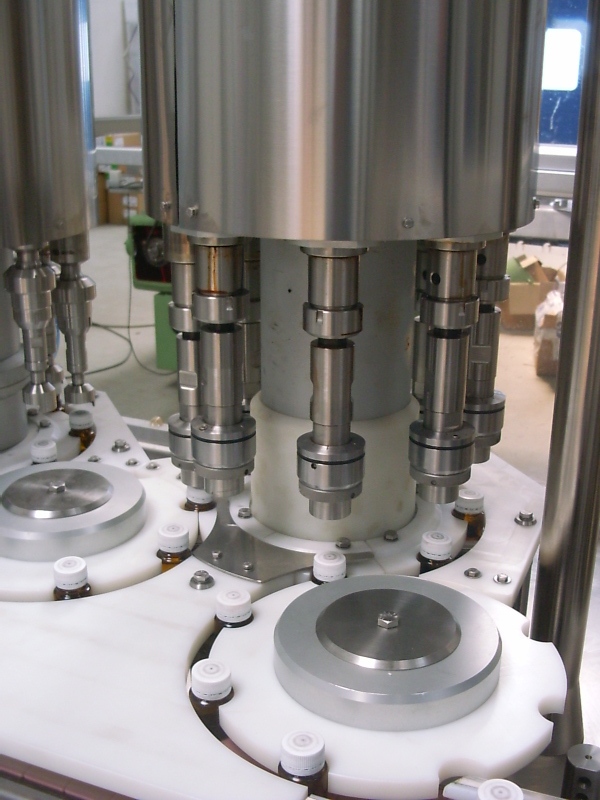

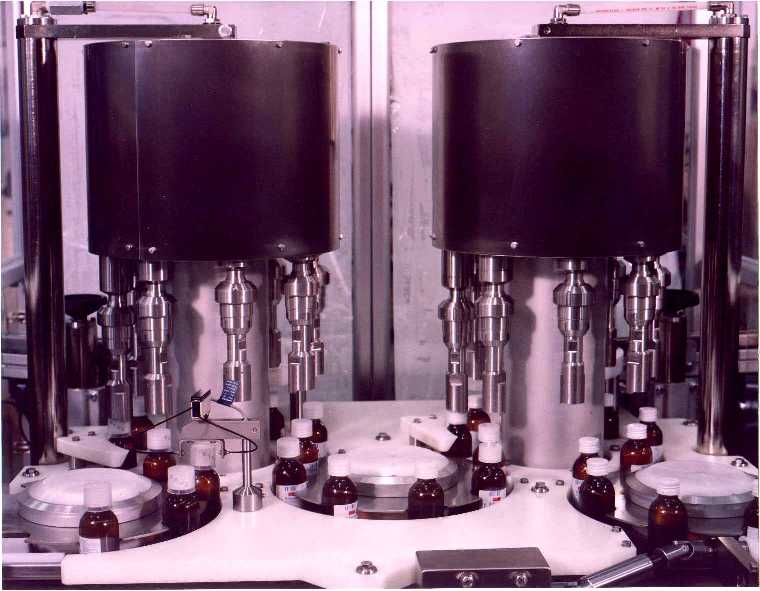

- 1 o 2 sistemi di adduzione per tappi con gruppo di prelievo a strappo o con dispositivo pick up & place. Doppio gruppo con 8 teste di chiusura ciascuno per tappi a pressione, in alluminio o in plastica con velocità di rotazione regolabile e frizione magnetica per la taratura della coppia di chiusura
Controlli logici
- Controllo logico basato su PLC Siemens S7 CPU 1200
- Interfaccia operatore tramite pannello Siemens Simatic Touch-Screen con lista degli allarmi, funzioni di setup e modifica dei parametri
- Regolazione della produttività della macchina tramite inverter
Controlli e Allarmi
- Carico minimo e massimo dei flaconi sul nastro (stand by)
- Carico minimo tappi in alimentazione (stand by)
- Controllo presenza flacone in stazione di tappatura (no tappatura)
- Controllo applicazione tappo (stop)
Scheda Tecnica
Produttività nominale (pz/h) | 10000 | |
Formato (dimensioni max) | Ø 80 mm, H 240 mm | |
Impianto elettrico | 220V + GND | |
Aria compressa | 6 atm | |
PLC | Siemens S7 CPU1200 | |
Display | SIEMENS Simatic Touch Screen | |
Sensori | OMRON or Telemecanique | |
Protezioni di sicurezza | Sensors with NC contact | |
Carico di connessione | K1: 5Kw K2: 6Kw | |
Peso (kg) | K1: 1200 K2: 1400 | |
Dimensioni (cm) | 200x250x200h |
