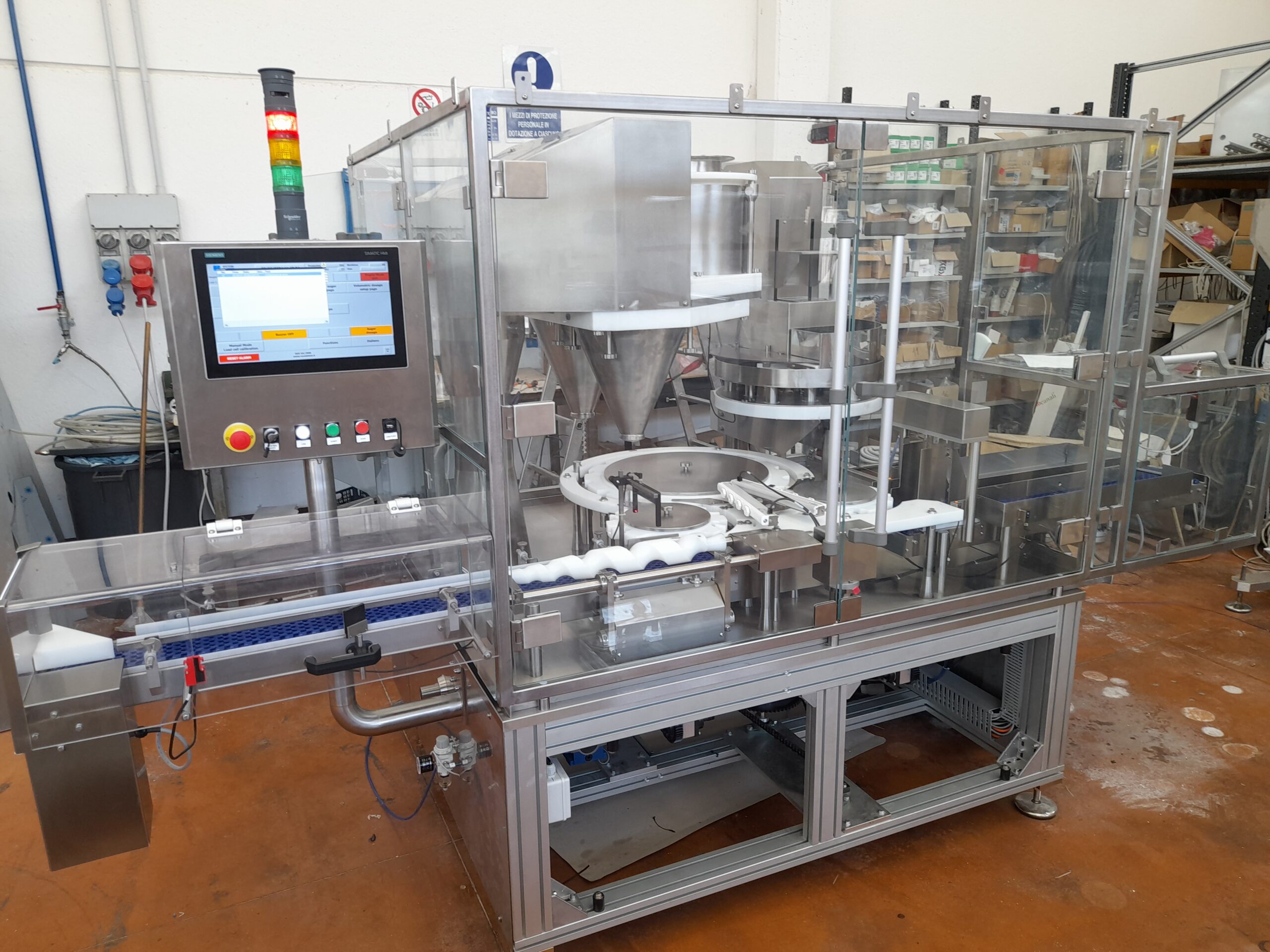

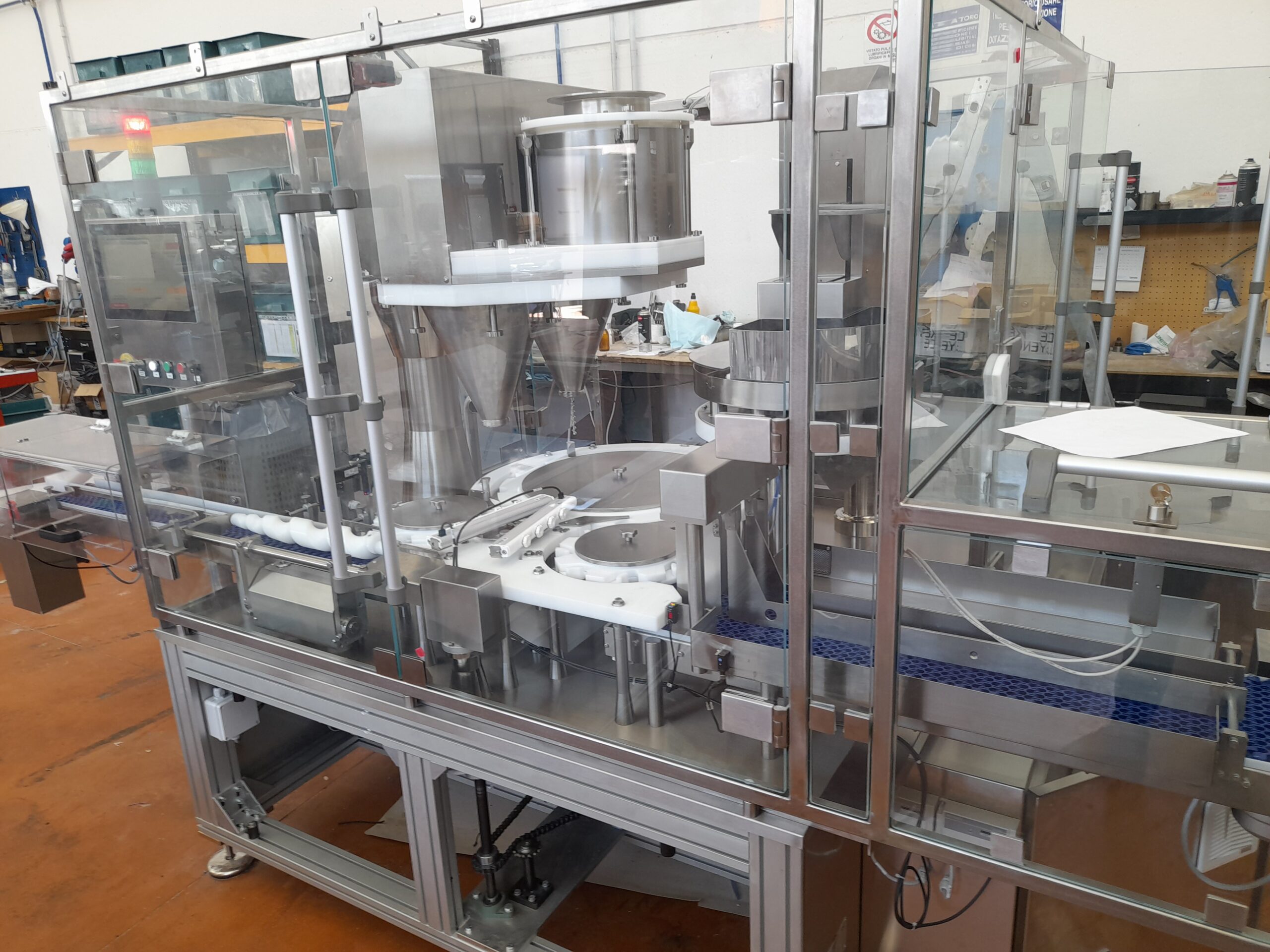

04 (NW) – Dosatrice polveri monoblocco

Strutture e sicurezze

• Struttura principale in profilo di alluminio anodizzato, completamente ricoperto con pannelli in acciaio inossidabile.
• Nastri di ingresso ed uscita con unica motorizzazione: guide regolabili in acciaio inox e polietilene. Giostra di trasporto flaconi in polietilene ad alta densità.
• Dimensioni dei flaconi fino a  85 mm, H. 240 mm.
• Cabina di sicurezza in profilo di alluminio anodizzato e vetro temperato o policarbonato con finecorsa meccanici.
• Quadro elettrico e di controllo a bordo macchina, in acciaio inossidabile.

Sistema di dosaggio

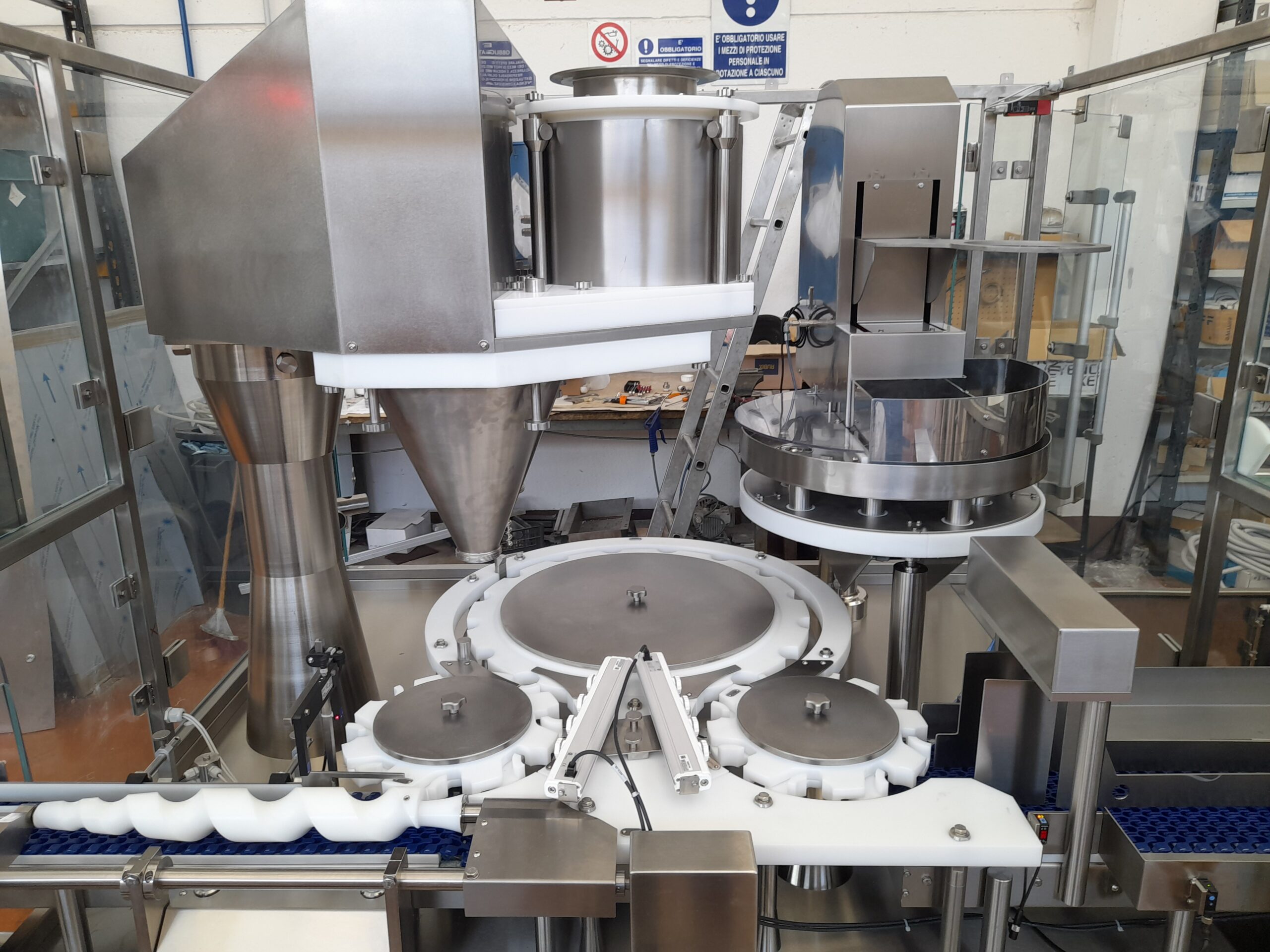

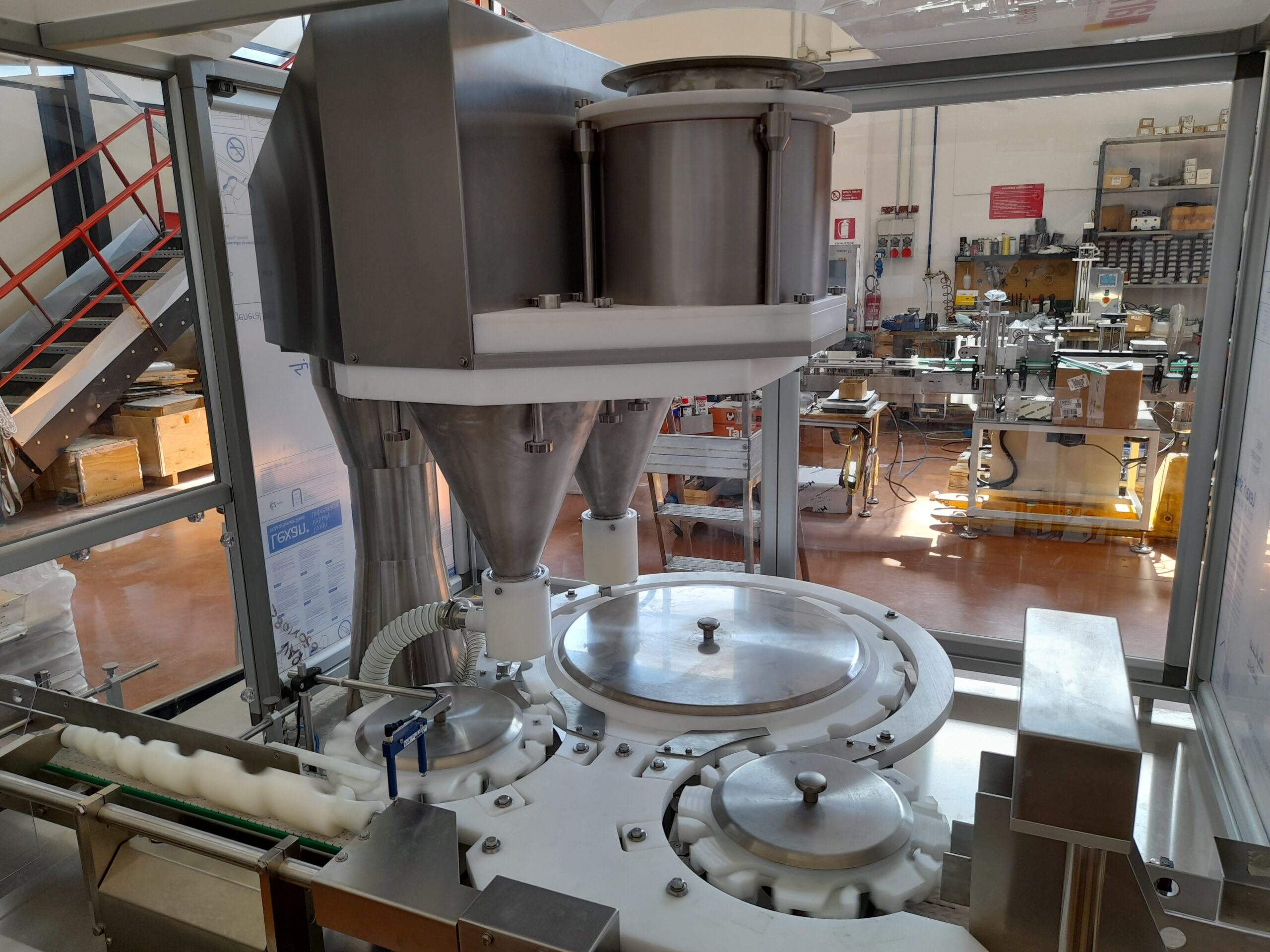

• Gruppo di dosaggio con sistema a coclea, a tazze o misto, montato su colonna con regolazione motorizzata dell’altezza e possibilità di rotazione all’esterno del banco per lo smontaggio e la pulizia.
• Tramoggia in acciaio inox con apertura di alimentazione; controllo di livello polvere con predisposizione per alimentatore automatico.
• Controllo dosaggio elettronico con encoder 256 imp/giro e contatore Siemens ad alta frequenza.

Unità di chiusura

• Alimentatore tappi con tazza vibrante in acciaio inossidabile, Ø600 mm., con insonorizzatore e piedistallo regolabile.
• Gruppo di posizionamento tappi meccanico o elettropneumatico
• Gruppo di chiusura per tappi in alluminio o in plastica con velocità di rotazione regolabile e frizione magnetica per la taratura della coppia di chiusura.
• Movimento del gruppo di chiusura con 2 diverse velocità programmabili in modo digitale

Controlli logici

• Controllo logico basato su PLC Siemens S7 CPU 1200 con moduli speciali per il controllo assi, il conteggio veloce e il sistema di controllo peso netto.
• Interfaccia operatore tramite Touch Screen Siemens SIMATIC, con lista degli allarmi, funzioni di setup e modifica dei parametri.

Checkpoints e allarmi

• Carico minimo e massimo dei flaconi sul nastro (stand by)
• Presenza flaconi in dosaggio (dosaggio disabilitato)
• Controllo livello polvere in tramoggia di alimentazione (chiamata prodotto – stop dopo xx secondi)

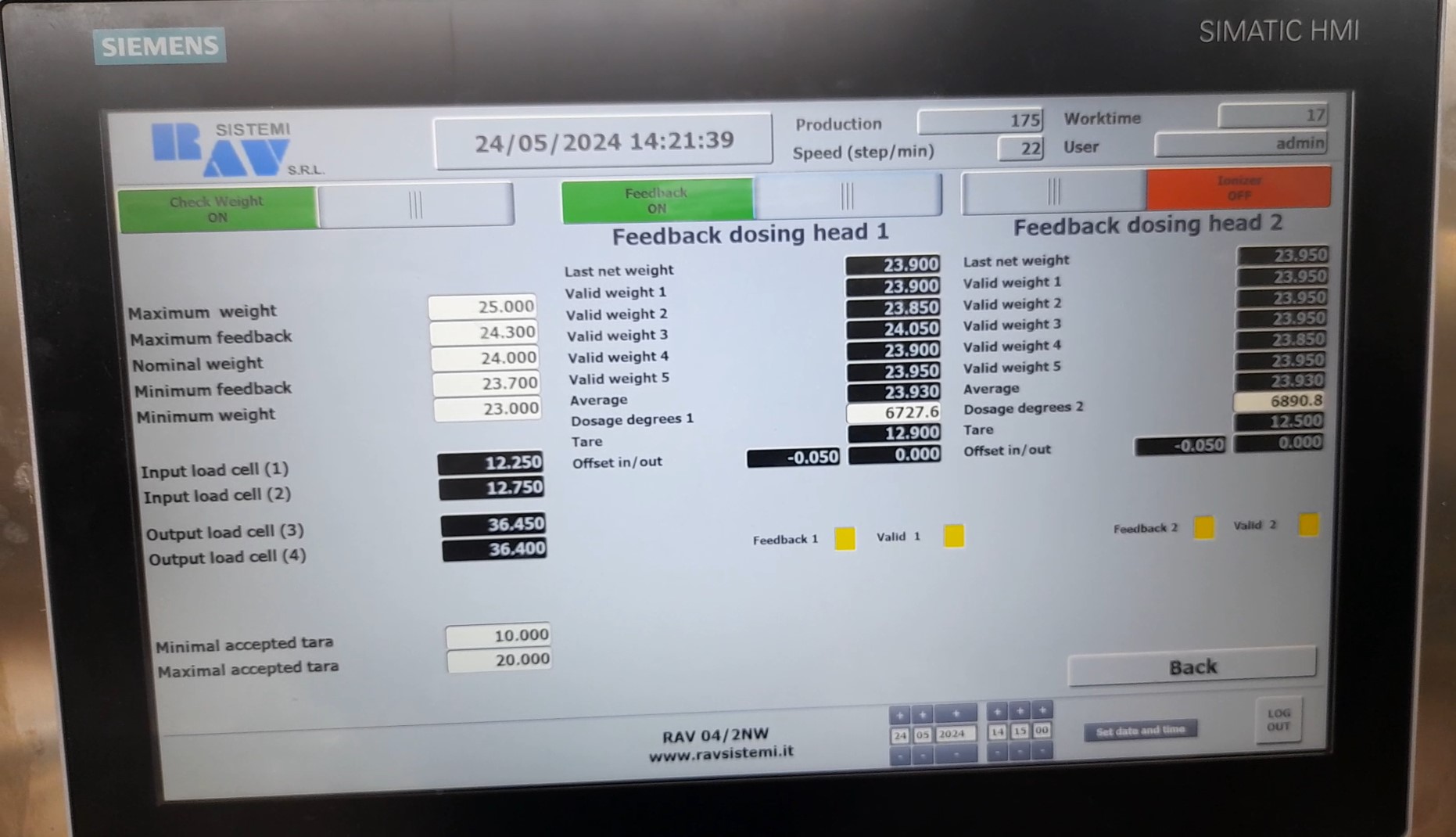

(OPZ.) Net weight System

• N.2 celle di carico di capacità 500 gr. e precisione di 4000 steps per l’intero range, equivalente a 0.1 gr.
• Sistema di controllo peso basato su modulo PLC SIEMENS SIVAREX U  con filtro digitale per la compensazione delle vibrazioni: ogni bottiglia è pesata prima e dopo il riempimento; il peso netto è calcolato automaticamente.
• Un sistema automatico di taratura e feedback modifica le impostazioni di dosaggio in modo da raggiungere e mantenere la stabilità del peso all’interno dei valori impostati (ESEMPIO: differenza tra peso rilevato e valore di setup tra 0% e  ±1.5% OK , tra ±1.5% e ±2.5% autoregolazione dei parametri, differenza maggiore di ±2.5% scarto del prodotto e autoregolazione).
• Sistema elettropneumatico per la gestione dello scarto dei campioni fuori tolleranza
• Tutte le funzioni controllate dal pannello operatore Touch Screen
• Connessione a stampante seriale per il report e le statistiche di ogni lotto

Scheda Tecnica
